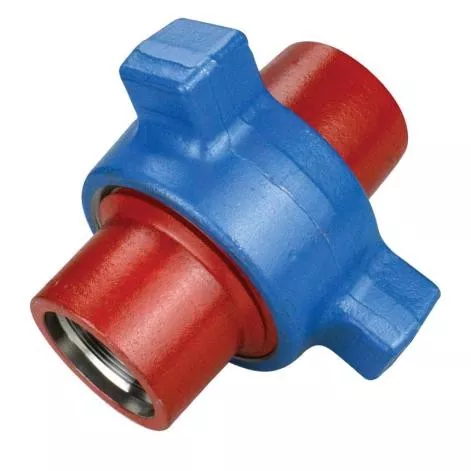

Hammer Union

Bei Hochdruck-Ölfeld- und Industriepipeline-Operationen sind Verbindungskomponenten keine passiven Armaturen – sie sind aktive sicherheitskritische Elemente, die für die Aufrechterhaltung der Systemintegrität unter extremen Druck-, Vibrations- und Stoßbedingungen verantwortlich sind.

Hammer Union wurde als Hochdruck-Schnellverbindungssystem für Anwendungen entwickelt, bei denen schnelle Montage, zuverlässige Abdichtung und Betriebssicherheit gleichzeitig erforderlich sind. Im Gegensatz zu Standard-Rohrverschraubungen ist es speziell darauf ausgelegt, wiederholten Hochdruckzyklen und rauen Feldeinsatzumgebungen standzuhalten, ohne die Dichtungsleistung zu beeinträchtigen.

Warum stellen Ausfälle von Hochdruckverbindungen weiterhin eine Herausforderung für Industriebetriebe dar?

In Ölfeld- und Hochdruck-Flüssigkeitstransfersystemen wirkt sich die Verbindungszuverlässigkeit direkt auf die Betriebssicherheit, die Geräteleistung und die Projekteffizienz aus. Herkömmliche Rohrverbindungen haben unter extremen Arbeitsbedingungen oft Schwierigkeiten, eine stabile Abdichtung aufrechtzuerhalten, insbesondere wenn sie ständigen Vibrationen, Druckschwankungen und wiederholter Montage ausgesetzt sind. Selbst geringfügige Verbindungsausfälle können die Produktion unterbrechen, die Wartungskosten erhöhen und zu ernsthaften Sicherheitsrisiken vor Ort führen.

Hammer Union wurde speziell für die Bewältigung dieser Herausforderungen durch eine robuste mechanische Verriegelungsstruktur und Präzisionsdichtungstechnologie entwickelt. Sein geschmiedetes Gehäuse und das austauschbare Dichtungssystem sorgen für zuverlässige Leistung in anspruchsvollen Umgebungen, in denen normale Verbindungen versagen können.

Druckstoßfestigkeit

Plötzliche Druckstöße, die beim Pumpen, Frakturieren oder Bohren entstehen, stellen eine enorme Belastung für die Verbindungspunkte dar. Hammer Union absorbiert diese dynamischen Belastungen und sorgt gleichzeitig für einen sicheren mechanischen Eingriff, wodurch das Risiko einer unerwarteten Trennung verringert wird.

Überlegene Vibrationsstabilität

Kontinuierliche Vibrationen von Pumpen, Kompressoren und Bohrgeräten können herkömmliche Schraubverbindungen nach und nach lockern. Sein Verriegelungsmechanismus minimiert die Bewegung zwischen den Komponenten und trägt so zur langfristigen Aufrechterhaltung der Verbindungsintegrität bei.

Zuverlässige Leckageprävention

Wiederholte Druckzyklen beschleunigen den Dichtungsverschleiß bei herkömmlichen Armaturen. Hammer Union nutzt präzisionsgefertigte Dichtflächen und austauschbare Elastomerdichtungen, um eine gleichbleibende Dichtleistung zu erreichen und Leckagerisiken deutlich zu reduzieren.

Schnellere Wartungsarbeiten

Ölfeldausrüstung erfordert häufige Inspektion und Austausch. Es ermöglicht eine schnelle Verbindung und Demontage ohne komplexe Werkzeuge, minimiert Ausfallzeiten und verbessert die Wartungseffizienz.

Langfristige strukturelle Haltbarkeit

Hammer Union wird aus geschmiedetem Kohlenstoffstahl, legiertem Stahl oder Edelstahl hergestellt und bietet eine hervorragende Beständigkeit gegen Ermüdung, mechanischen Verschleiß und raue Betriebsumgebungen, wodurch es für den langfristigen industriellen Einsatz geeignet ist.

Anwendungen

Hammer Union wird überall dort eingesetzt, wo der Flüssigkeitstransfer unter hohem Druck sichere, schnelle und wiederholbare Verbindungen erfordert. Sein vielseitiges Design macht es zu einer wesentlichen Komponente für vorgelagerte Öl- und Gasbetriebe sowie industrielle Flüssigkeitshandhabungssysteme.

Ölbohrarbeiten

Wird zum Verbinden von Hochdruckbohrleitungen, Schlammzirkulationssystemen und Oberflächenrohrleitungsnetzen verwendet und sorgt gleichzeitig für eine zuverlässige Flüssigkeitsübertragung bei kontinuierlichen Bohraktivitäten.

Hydraulische Fracking-Ausrüstung

Installiert auf Frac-LKWs, Verteilersystemen und Hochdruckpumpeneinheiten, wo schnelle Montage und zuverlässige Abdichtung für effiziente Fracking-Vorgänge unerlässlich sind.

Zementierungssysteme

Bietet sichere Verbindungen zwischen Pumpen, Zementierungseinheiten und Bohrlochkopfausrüstung und unterstützt eine stabile Schlammförderung unter erhöhten Druckbedingungen.

Bohrlochkopfausrüstung

Weit verbreitet in Bohrlochkopf-Flowline-Systemen, Drossel- und Abschaltleitungen sowie Produktionsprüfgeräten, die eine hohe mechanische Festigkeit und leckagefreie Leistung erfordern.

Offshore-Öl- und Gasplattformen

Hammer Union-Modelle aus Edelstahl eignen sich für Offshore-Umgebungen, in denen Korrosionsbeständigkeit, strukturelle Zuverlässigkeit und lange Lebensdauer von entscheidender Bedeutung sind.

Industrielle Hochdruckleitungen

Wird auch im Bergbau, in der chemischen Verarbeitung, beim Energietransport, in Druckprüfsystemen und anderen industriellen Anwendungen verwendet, bei denen Flüssigkeiten oder Gase unter hohem Druck transportiert werden.

Technische Spezifikationen

Häufig gestellte Fragen

Q1. Welche FIG-Modelle liefern Sie?

Wir liefern ein umfassendes Sortiment an Hammer Union-Modellen, einschließlich FIG 100, FIG 200, FIG 206, FIG 300, FIG 400, FIG 602, FIG 1002, FIG 1502, sowie kundenspezifische Konfigurationen basierend auf den Projektanforderungen.

Q2. Welche Materialien stehen zur Verfügung?

Je nach Anwendung kann Hammer Union aus geschmiedetem Kohlenstoffstahl, legiertem Stahl oder Edelstahl hergestellt werden. Für verschiedene Betriebsumgebungen sind auch verschiedene Dichtungsmaterialien wie NBR, HNBR und FKM erhältlich.

Q3. Ist der Dichtring austauschbar?

Ja. Das Dichtungselement ist so konzipiert, dass es bei routinemäßiger Wartung leicht ausgetauscht werden kann. Dies trägt dazu bei, die Wartungskosten zu senken und gleichzeitig die Gesamtlebensdauer des Verbindungssystems zu verlängern.

Q4. Bieten Sie maßgeschneiderte Hammer Union-Lösungen an?

Ja. Wir bieten OEM- und ODM-Fertigungsdienstleistungen an, einschließlich kundenspezifischer Größen, Druckstufen, Materialien, Dichtungskonfigurationen und Branding gemäß Kundenspezifikationen.

F5. Welche Qualitätsprüfungen werden vor der Auslieferung durchgeführt?

Jede Union durchläuft strenge Qualitätskontrollverfahren, einschließlich Maßprüfung, Materialprüfung, Druckprüfung, Prüfung der Dichtungsleistung und Prüfung des Aussehens, um eine zuverlässige Leistung vor Ort sicherzustellen.
