Professioneller Hersteller von Metallschläuchen in China

DerMetallschlauchdient als grundlegende Komponente in unzähligen industriellen, gewerblichen und privaten Flüssigkeitstransfersystemen. Diese flexiblen Leitungen wurden entwickelt, um Vibrationen zu absorbieren, Wärmeausdehnungen auszugleichen und Fehlausrichtungen zu korrigieren. Sie gewährleisten einen sicheren und zuverlässigen Betrieb unter anspruchsvollen Bedingungen.JIDONGDAhat das Design und die Herstellung von Metallschlauchleitungen durch eine strenge Materialauswahl, präzise Riffelprozesse und eine gründliche Integration der Endanschlüsse vorangebracht.

Wichtige Produktparameter und Konfigurationen

• Nenndurchmesser (DN): Bereich von DN6 (1/4 Zoll) bis DN300 (12 Zoll) und darüber hinaus für große Industrierohrleitungen.
• Arbeitsdruck (PW): Typischerweise von vollem Vakuum bis 350 bar, abhängig vom Durchmesser, der Anzahl der Geflechtschichten und der Wellendicke.
• Berstdruck (PB): Entwickelt mit einem Sicherheitsfaktor von 4:1 relativ zum Arbeitsdruck für Standardbaugruppen.
• Temperaturbereich: Standard-Edelstahlbaugruppen funktionieren bei -200 °C bis +600 °C; Hochtemperaturlegierungen erhöhen diese auf 800 °C und mehr.
• Biegeradius: Statische und dynamische Mindestbiegeradien werden pro Durchmesser angegeben, um Überbeanspruchungen zu vermeiden.
• Flexibilität und Hublänge: Definiert durch axiale Kompression, Extension, seitliche Versatzkapazität und Winkelbewegung.

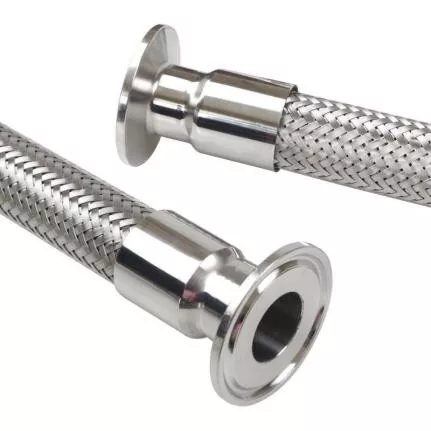

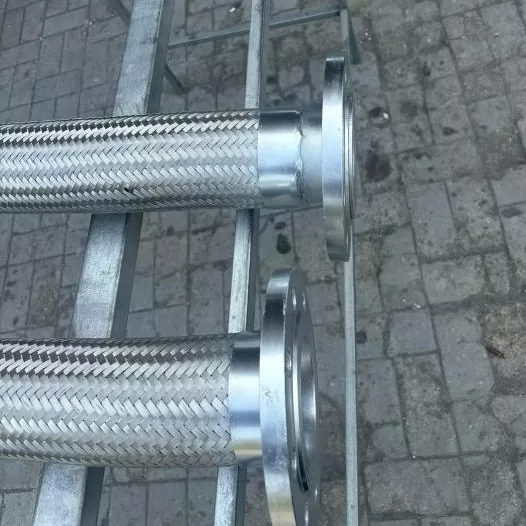

• Endbeschläge: Flansch-, Gewinde-, Schweißenden-, Sanitär-, Camlock- oder kundenspezifische Designs.

Häufig gestellte Fragen

Was ist der Unterschied zwischen ringförmigen und spiralförmigen Wellschläuchen aus Metall und welchen empfiehlt JIDONGDA?

Der ringförmige Wellschlauch besteht aus einer Reihe gleichmäßiger, paralleler Ringe und bietet überlegene Flexibilität, einen engeren Biegeradius und eine höhere Druckkapazität aufgrund einer effektiveren Geflechtverstärkung. Spiralwellschläuche verfügen über ein kontinuierliches Spiralprofil, das im Allgemeinen eine geringere Flexibilität und geringere Druckwerte, aber manchmal auch geringere Kosten für unkritische statische Anwendungen bietet. JIDONGDA stellt hauptsächlich ringförmige Wellschläuche her, da diese eine bessere Gesamtleistung, eine längere Lebensdauer und eine Kompatibilität mit Vollvakuumbedingungen bieten. Für Anwendungen, die keine hohe Flexibilität erfordern, können nach sorgfältiger technischer Prüfung auf Anfrage spiralförmige Versionen geliefert werden.

Wie bestimme ich die richtige Länge einer Metallschlauchleitung zur Schwingungsdämpfung?

Zur Vibrationsdämpfung muss die Baugruppe lang genug sein, dass die eingeleitete Bewegung den Schlauch nicht dazu zwingt, sich unter seinen dynamischen Mindestbiegeradius zu biegen. Die aktive Länge – der Teil des Schlauchs, der frei von Einschränkungen beim Endanschluss ist – sollte bei einfachen seitlichen Vibrationen mindestens das Zehnfache des Nenndurchmessers betragen und länger sein, wenn sowohl die Vibrationsamplitude als auch die Vibrationsfrequenz hoch sind. Die Anwendungsingenieure von JIDONGDA können anhand Ihrer Verschiebungsdaten eine Bewegungsanalyse durchführen, um die genaue erforderliche freie Länge zu empfehlen und so vorzeitiges Ermüdungsversagen zu verhindern.

Kann ein Metallschlauch unter Vollvakuum verwendet werden, ohne zu kollabieren?

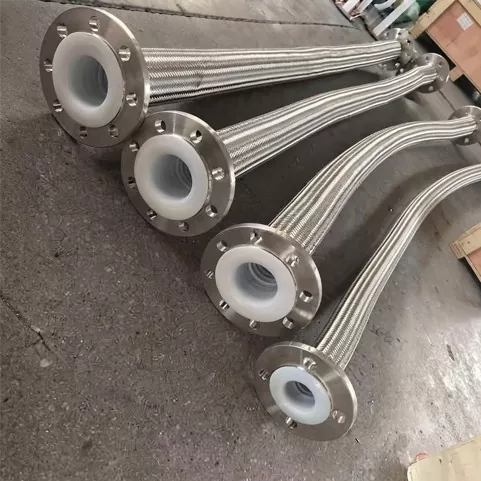

Ja, JIDONGDA-Ringwellschläuche mit vollständiger Geflechtabdeckung sind für den vollständigen Vakuumbetrieb ausgelegt. Das Wellenprofil ist speziell so konzipiert, dass das Außengeflecht ein Winden oder Knicken verhindert, wenn der Innendruck unter den Atmosphärendruck fällt. Bei kritischen Hochvakuumanwendungen bei erhöhten Temperaturen sollte das System überprüft werden, um sicherzustellen, dass das Material eine ausreichende Festigkeit beibehält. In solchen Fällen kann ein Liner eingearbeitet werden, um die strukturelle Stabilität zu gewährleisten.

Was verursacht Geflechtverschleiß und wie kann man ihm vorbeugen?

Der Verschleiß des Geflechts entsteht hauptsächlich durch Abrieb an angrenzenden Strukturen, durch Reibung durch übermäßige Bewegung oder durch Reibverschleiß zwischen dem Geflecht und dem gewellten Kern. Auch der Kontakt zwischen den Geflechten während der zyklischen Bewegung kann zu lokalem Verschleiß führen. Zu den vorbeugenden Maßnahmen gehören die Installation des Schlauchs mit ausreichendem Abstand, die Verwendung schützender äußerer Abdeckungen wie Interlock-Armierungen oder Silikonmäntel sowie die Vermeidung von Installationsanordnungen, die zu einem Kontakt zwischen Geflecht und Geflecht oder zwischen Geflecht und Struktur führen. JIDONGDA kann werkseitig Schutzhülsen anbringen, die die Lebensdauer der Baugruppe in abrasiven Umgebungen erheblich verlängern.

Wie werden JIDONGDA-Baugruppen vor dem Versand getestet?

Jede Baugruppe wird einem hydrostatischen Drucktest mit dem 1,5-fachen Nennarbeitsdruck und einer Haltezeit gemäß internationalen Standards unterzogen. Für den Gasbetrieb wird ein pneumatischer Test unter kontrollierten Bedingungen durchgeführt. Weitere zerstörungsfreie Prüfungen, wie Farbeindringprüfung an Schweißnähten, positive Materialidentifizierung (PMI) und Helium-Leckerkennung, sind auf Anfrage erhältlich. Zur Validierung der Konstruktionsspielräume werden regelmäßig Bersttests an Musterbaugruppen aus jeder Produktionscharge durchgeführt. Konformitätsbescheinigungen und Prüfberichte gehören zur Standarddokumentation.
