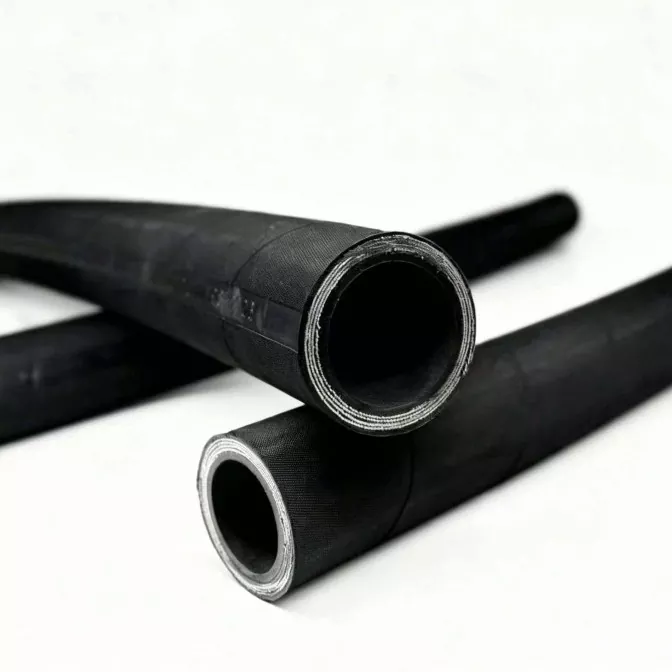

Hochdruck-Hydraulik-Gummischlauch

Hochdruck-Hydraulikgummischläuche werden zur Übertragung von Hydrauliköl in Maschinen und Hydrauliksystemen verwendet. Sie sind mit einem Innenrohr, einer Verstärkungsschicht und einer Außenhülle ausgestattet, um unterschiedlichen Druck- und Betriebsanforderungen gerecht zu werden.

JIDONGDA bietet Hydraulikschlauchoptionen für Baumaschinen, Landmaschinen, Bergbaumaschinen und Industrieanwendungen. Kundenspezifische Längen und Schlauchleitungen sind nach Kundenspezifikation erhältlich.

Was ist ein Hochdruck-Hydraulikschlauch?

Ein Hochdruck-Hydraulikgummischlauch ist eine flexible Druckleitung, die zum Transport von Hydrauliköl oder anderen kompatiblen Hydraulikflüssigkeiten in Hydrauliksystemen verwendet wird. Es besteht typischerweise aus einem Innenrohr, einer Verstärkungsschicht und einer Außenhülle.

Der Innenschlauch steht in direktem Kontakt mit der transportierten Flüssigkeit, die Verstärkungsschicht hält der Hauptdruckbelastung stand und die Außenhülle schützt den Schlauch vor äußeren Umwelteinflüssen und mechanischen Beschädigungen.

Je nach Arbeitsdruck, Druckimpulsanforderungen und Betriebsumgebung können Hochdruck-Hydraulikgummischläuche mit unterschiedlichen Verstärkungsstrukturen hergestellt werden.

Hydraulikschlauch mit Stahldrahtgeflecht

Hydraulikschläuche mit Stahldrahtgeflecht eignen sich für Hydrauliksysteme, die flexible Verbindungen und eine entsprechende Druckleistung erfordern. Je nach Produktmodell können sie unterschiedliche Druckstufen und Anwendungsanforderungen erfüllen.

Hydraulikschlauch mit Stahldrahtspirale

Spiralhydraulikschläuche aus Stahldraht sind für Hydrauliksysteme konzipiert, die einen bestimmten Arbeitsdruck und eine bestimmte Druckimpulsleistung erfordern. Ihr Anwendungsbereich hängt vom Schlauchmodell, der Konstruktion der Verstärkungsstruktur und relevanten Testergebnissen ab.

Die Druckfestigkeit von Hochdruck-Hydraulikgummischläuchen kann nicht nur durch Aussehen, Durchmesser oder Anzahl der Stahldrahtschichten bestimmt werden. Die endgültige Auswahl sollte auf dem spezifischen Produktmodell, den technischen Parametern, den geltenden Standards und den Testergebnissen basieren.

Kompatibilität der Hydraulikflüssigkeit

Warum ist die Kompatibilität von Hydraulikflüssigkeiten wichtig?

Hydrauliksysteme verwenden normalerweise Hydrauliköl, aber unterschiedliche Geräte können mit unterschiedlichen Arten von Arbeitsflüssigkeiten betrieben werden.

Wenn die Hydraulikflüssigkeit mit dem Material des Schlauchinnenrohrs nicht kompatibel ist, kann es zu Schwellungen, Verhärtungen, Erweichungen, Rissen oder Leistungseinbußen kommen, was sich auf die Lebensdauer und Betriebssicherheit des Schlauchs auswirken kann.

Bei der Auswahl eines Hydraulikölschlauchs sollten die folgenden Informationen bestätigt werden:

· Hydraulikflüssigkeitstyp

· Flüssigkeitszusammensetzung

· Arbeitstemperatur

· Betriebsdruck

· Umweltbedingungen

Zu den allgemeinen Auswahlinformationen gehören Hydrauliköle auf Mineralbasis, synthetische Hydraulikflüssigkeiten und andere spezifische Hydraulikmedien.

Die Kompatibilität mit verschiedenen Flüssigkeiten muss entsprechend der tatsächlichen Formulierung, dem Innenrohrmaterial und den Betriebsbedingungen bestätigt werden. Es kann nicht davon ausgegangen werden, dass derselbe Hydraulikschlauch für alle Hydrauliköle, synthetischen Flüssigkeiten oder Flüssigkeiten auf Wasserbasis geeignet ist.

Wenn in einem Hydrauliksystem spezielle Flüssigkeiten verwendet werden, wird empfohlen, den Flüssigkeitsnamen und technische Informationen anzugeben, damit die Kompatibilität des Schlauchmaterials weiter bestätigt werden kann.

Schlauchkonstruktion

Ein typischer Hochdruck-Hydraulik-Gummischlauch besteht normalerweise aus den folgenden Komponenten:

01｜Innenrohr

Das Innenrohr kommt direkt mit der Hydraulikflüssigkeit in Kontakt.

Zu den wichtigsten Überlegungen gehören:

· Ölbeständigkeit

· Flüssigkeitskompatibilität

· Temperaturbeständigkeit

· Flexibilität

Das Material und die Dicke des Innenrohrs sollten entsprechend dem jeweiligen Schlauchmodell und den Betriebsbedingungen ausgewählt werden.

02｜Verstärkungsschicht

Die Verstärkungsschicht ist eine Schlüsselstruktur, die die Druckfestigkeit des Schlauchs bestimmt.

Je nach Produktserie und Druckanforderungen kann der Schlauch mit Stahldrahtgeflecht oder Stahldrahtspiralverstärkungsstrukturen ausgestattet sein.

Bei der Auswahl sollte Folgendes berücksichtigt werden:

· Arbeitsdruck

· Berstdruck

· Druckimpulsanforderungen

· Schlauchdurchmesser

· Mindestbiegeradius

· Installationsbedingungen

Bei Hydrauliksystemen mit häufigen Druckwechseln ist zusätzlich zu prüfen, ob der Schlauch die erforderliche Druckimpulsleistung erfüllt.

03｜Außenhülle

Die äußere Abdeckung bietet externen Schutz für die Verstärkungsstruktur.

Je nach Betriebsumgebung müssen möglicherweise die folgenden Faktoren berücksichtigt werden:

· Abriebfestigkeit

· Wetterbeständigkeit

· Öl- und Fettbeständigkeit

· Ozonbeständigkeit

· Mechanischer Schutz

04｜Hydraulikarmaturen und Schlauchmontage

Hochdruck-Hydraulik-Gummischläuche können entsprechend den Anschlussanforderungen der Ausrüstung mit geeigneten Anschlüssen ausgestattet werden, um eine Hydraulikschlauchbaugruppe zu bilden.

Zu den verfügbaren Anpassungsoptionen gehören:

· Gerade Anschlüsse

· 45°-Winkelverschraubungen

· 90°-Winkelverschraubungen

· Metrische Gewindeanschlüsse

· BSP-Gewindeanschlüsse

· JIC-Anschlüsse

· ORFS-Anschlüsse

· Flanschanschlüsse

Der spezifische Anschlusstyp, die Gewindespezifikation, die Dichtungsmethode und die Crimpparameter müssen entsprechend den Geräteschnittstellen und Produktanforderungen bestätigt werden.

Die Schlauch-, Armaturen- und Crimpparameter sollten als aufeinander abgestimmtes Montagesystem betrachtet werden. Verschiedene Komponentenspezifikationen sollten nicht zufällig gemischt werden.

Technische Spezifikationen

Arbeitsdruck und Temperatur

Arbeitsdruck, Berstdruck und Arbeitstemperatur sind unterschiedliche technische Parameter und können sich nicht gegenseitig ersetzen.

Der zulässige Arbeitsdruck eines Schlauchs wird von Faktoren wie Innendurchmesser, Verstärkungsstruktur, Produktmodell, Temperatur und Betriebsbedingungen beeinflusst. Wenn die Temperatur steigt, muss der zulässige Betriebsdruck einiger Schläuche möglicherweise entsprechend angepasst werden.

Bei Hydrauliksystemen mit kontinuierlichen oder häufigen Druckimpulsen muss außerdem überprüft werden, ob die Druckimpulsleistung den Anforderungen der Ausrüstung entspricht.

Daher sollten Käufer das geeignete Schlauchmodell entsprechend der tatsächlichen Anwendung auswählen und die endgültige Leistung anhand der technischen Produktdaten und tatsächlichen Testergebnisse bestätigen.

Typische Anwendungen

Baumaschinen – Bagger, Lader, Kräne und andere hydraulische Geräte.

Landmaschinen – Traktoren, Erntemaschinen und landwirtschaftliche Geräte.

Industrieausrüstung – Hydraulische Pressen, Aggregate und Industriemaschinen.

Bergbauausrüstung – Hydrauliksysteme für den Einsatz in anspruchsvollen Industrieumgebungen.

Materialtransportgeräte – Gabelstapler, Hebegeräte und andere hydraulische Anwendungen.

Der Schlauch muss entsprechend den Betriebsbedingungen des Geräts ausgewählt werden.

Unternehmenszertifizierungen und -dokumente

Zertifizierung des Qualitätsmanagementsystems

Zertifizierung des Umweltmanagementsystems

Patentzertifikat für Hochdruck-Hydraulikschläuche

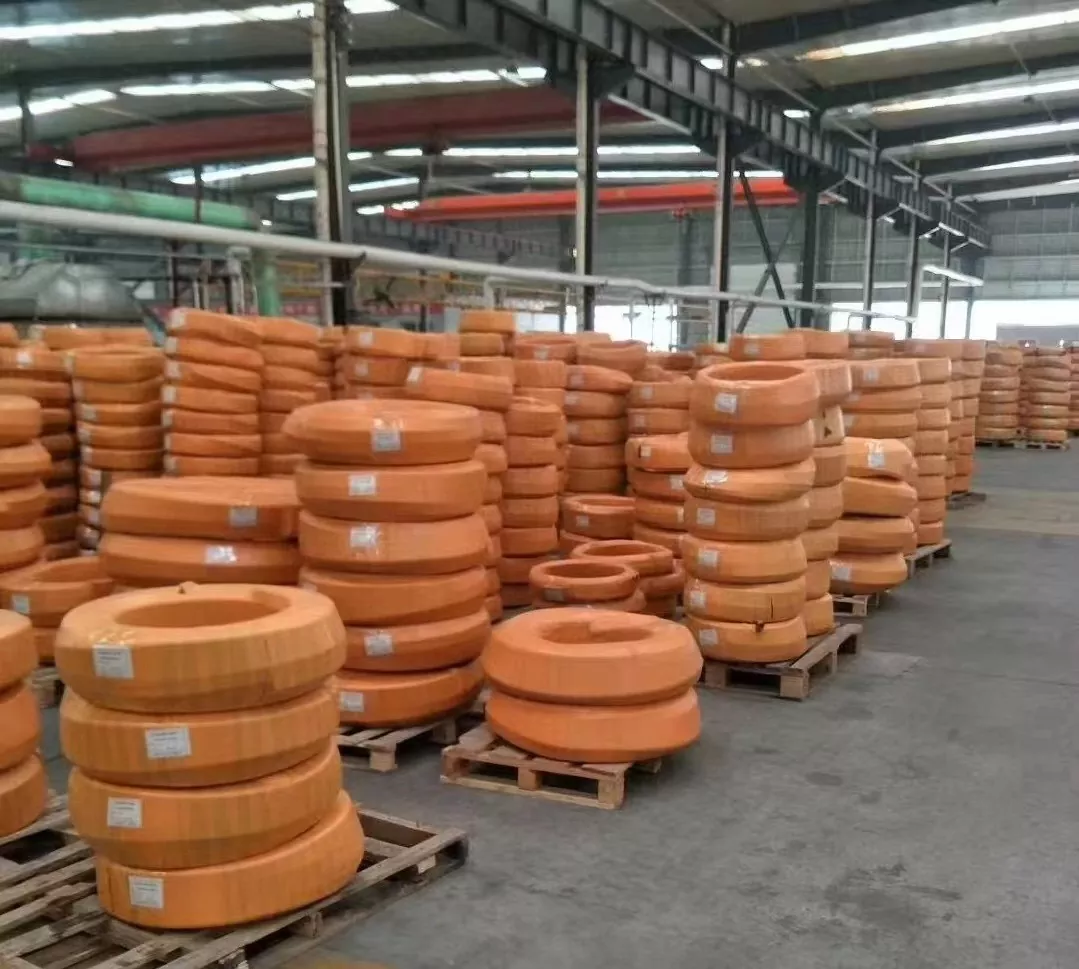

Fabrik- und Produktionskapazität

Warum sollten Sie sich für JIDONGDA-Schläuche entscheiden?

JIDONGDA liefert Hydraulikschläuche für verschiedene Industrieanwendungen und kann die Produktbeschaffung entsprechend den Kundenanforderungen koordinieren.

· Optionen für Stahldrahtgeflecht und Spiralschläuche

· Kundenspezifische Größen und Längen

· Hydraulikarmaturen und Schlauchleitungen

· OEM- und nicht standardmäßige Spezifikationen

· Produktabgleich basierend auf Zeichnungen oder Mustern

· Flexible Versorgungslösungen für verschiedene Projekte

Installation und Wartung

· Wählen Sie den richtigen Druckwert für Ihr Hydrauliksystem.

· Bestätigen Sie die Kompatibilität zwischen der Hydraulikflüssigkeit und dem Schlauchmaterial.

· Vermeiden Sie übermäßiges Biegen, Verdrehen und äußeren Abrieb.

· Verwenden Sie kompatible Anschlüsse und die richtigen Crimpspezifikationen.

· Inspizieren Sie regelmäßig auf Risse, Ausbuchtungen, Undichtigkeiten und beschädigte Armaturen.

Verwenden Sie keinen beschädigten Schlauch mehr und befolgen Sie vor der Inspektion oder dem Austausch die Sicherheitsverfahren des Geräteherstellers.

FAQ

Q1. Wofür wird ein Hochdruck-Hydraulikschlauch verwendet?

Hochdruck-Hydraulikschläuche werden zur Übertragung von Hydrauliköl oder kompatiblen Hydraulikflüssigkeiten in Hydrauliksystemen verwendet, darunter Baumaschinen, Industrieanlagen, Landmaschinen und andere hydraulische Anwendungen.

Q2. Was ist der Unterschied zwischen geflochtenen und spiralförmigen Hydraulikschläuchen?

Stahldrahtgeflechtschläuche und Stahldrahtspiralschläuche verwenden unterschiedliche Verstärkungsstrukturen. Ihre Druckstufen, Flexibilität und Druckimpulsleistung hängen vom spezifischen Produktdesign und den geltenden Spezifikationen ab.

Q3. Welchem ​​Arbeitsdruck hält Ihr Hydraulikschlauch stand?

Der zulässige Arbeitsdruck hängt von der Schlauchserie, dem Innendurchmesser, der Verstärkungsstruktur und den Betriebsbedingungen ab. Bitte geben Sie für die Modellauswahl den gewünschten Druck und die Schlauchgröße an.

Q4. Können Sie Hydraulikschläuche mit Anschlüssen liefern?

Ja. Hydraulikschlauchleitungen können je nach Produktverfügbarkeit und kundenspezifischen Anforderungen entsprechend kompatibler Schlauch- und Anschlussspezifikationen geliefert werden.

F5. Welche Hydraulikflüssigkeiten sind mit Ihren Schläuchen kompatibel?

Die Kompatibilität hängt von der Art der Hydraulikflüssigkeit, dem Material des Innenrohrs, der Temperatur und den Betriebsbedingungen ab. Bitte geben Sie zur Bestätigung den Flüssigkeitsnamen und relevante technische Informationen an.

F6. Können Schlauchlänge und Anschlüsse individuell angepasst werden?

Ja. Kundenspezifische Längen und kompatible Anschlüsse können anhand von Kundenzeichnungen, Mustern oder technischen Spezifikationen bewertet werden.

F7. Bieten Sie OEM-Hydraulikschläuche an?

Ja. OEM-Lieferungen und kundenspezifische Produktlösungen sind gemäß den bestätigten Produktspezifikationen und Bestellanforderungen verfügbar.

F8. Welche Informationen sind für ein Angebot für Hydraulikschläuche erforderlich?

Wir empfehlen die Bereitstellung von:

Innendurchmesser + Arbeitsdruck + Hydraulikflüssigkeit + Temperatur + Länge + Anschlusstyp + Menge

F9. Wie wähle ich den richtigen Lieferanten für Hochdruck-Hydraulikschläuche aus?

Wählen Sie einen Lieferanten, der Sie bei der Überprüfung von Druckwerten, Flüssigkeitskompatibilität, Verstärkungsstruktur, Anschlussspezifikationen und Produktdokumentation unterstützen kann. Die endgültige Auswahl sollte auf den tatsächlichen Betriebsbedingungen und bestätigten Produktspezifikationen basieren.

F10. Welche Standards gibt es für Ihre Hydraulikschläuche?

Abhängig von der jeweiligen Produktserie können Hydraulikschläuche gemäß den geltenden SAE- oder EN-Normen konstruiert oder geliefert werden. Bitte geben Sie den erforderlichen Standard an, damit die Produktkonformität bestätigt werden kann.
