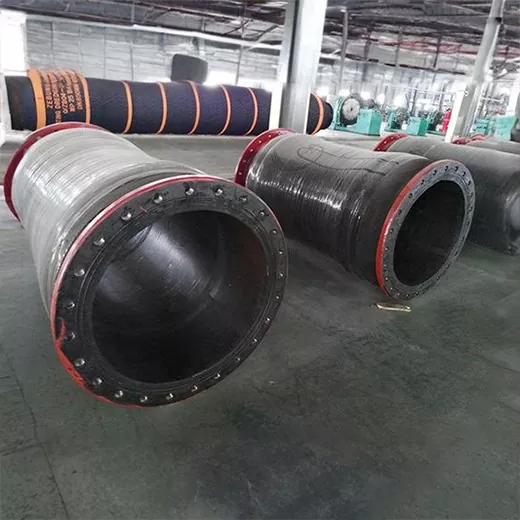

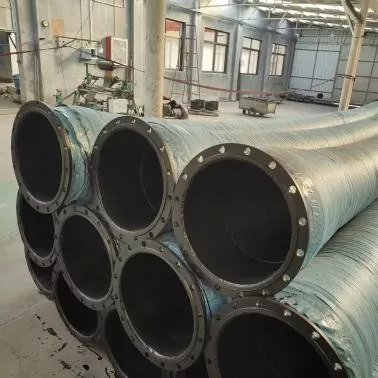

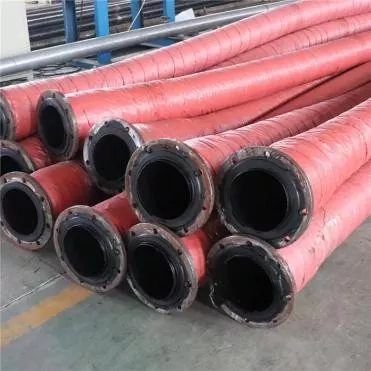

Schlammschlauch mit großem Durchmesser

Der JIDONGDA-Schlammschlauch mit großem Durchmesser für Tailings wurde speziell für den komplexen Materialtransport über große Entfernungen und hohe Durchflussraten in Bergwerken entwickelt. Im Vergleich zu herkömmlichen Stahlrohren ist der Schlauch flexibler und stoßfester, reduziert die Vibrationen der Rohrleitung erheblich und vereinfacht die Installation vor Ort.

Zu den anwendbaren Szenarien gehören die Schlammentsorgung in Mineralverarbeitungsanlagen, das Auffüllen von Tailings-Dammen, das Verfüllen von Untertagebergwerken, der Transport von Baggerschlamm, das Be- und Entladen von Mineralpulver im Hafen sowie der Transport verschiedener industrieller Feststoff-Flüssigkeits-Gemische. Durch die Nutzung der maßgeschneiderten Produktionskapazitäten unserer lokalen Fabrik können wir Bergbauunternehmen und Ingenieurbauunternehmen auf der ganzen Welt Pipeline-Lösungen aus einer Hand anbieten.

Produktstruktur und Materialien

Schlammschläuche mit großem Durchmesser: Jede Schicht wird bei hoher Temperatur integral geformt und vulkanisiert, wodurch das Risiko einer Delaminierung ausgeschlossen wird. Es ist mit verschiedenen Pumpgeräten kompatibel und verfügt über mehrere Anschlüsse:

1. Innere Gummischicht: Verschleißfester Naturkautschuk / Hochverschleißfester Synthesekautschuk (NR/SBR/PU optional; PU-Auskleidung ist für Hard Tailings mit hohem Silikatgehalt geeignet und bietet optimale Verschleißfestigkeit)

2. Verstärkungsschicht: Mehrschichtiger hochfester Faservorhang + Spiralskelett aus Stahldraht, das den Druck gleichmäßig verteilt und ein Zusammenfallen unter Unterdruckbedingungen verhindert

3. Äußere Gummischicht: Witterungsbeständiger, ozonbeständiger und UV-beständiger synthetischer Gummi, beständig gegen Witterungseinflüsse und chemische Korrosion in Bergbaugebieten

4. Optionale Anschlüsse: Standardflansche, Schnellkupplungen und maßgeschneiderte Metallenden gemäß Zeichnungen

Leistungstests und Qualitätskontrolle

1. Verschleißfestigkeitstest: 72 Stunden kontinuierlicher Verschleiß mit Quarzsandmörtel, Massenverlust ≤ 0,05 g

2. Berstdruck: Der Berstdruck erreicht das 3- bis 4-fache des Arbeitsdrucks und hält sofortigen Druckstößen stand

3. Pulsermüdung: 20 bis 10.000 Druckzyklen ohne Risse, Delaminierung oder Verformung

4. Biegeleistung: Kein Bruch oder Delaminierung bei minimalem Biegeradius

5. Medienbeständigkeit: Stabiler Betrieb in sauren und alkalischen Schlammumgebungen (pH 2–12)

Modell- und Spezifikationsparametertabelle

Kernvorteile

1. Verschleißfest und lange Lebensdauer: Die exklusive hochverschleißfeste Innengummiformel reduziert den Erosionsverlust durch harte Partikel erheblich und eignet sich für Schlämme mit hohem Sandgehalt wie Quarz, Eisenerz und Kupfererz.

2. Großer Durchmesser und hohe Durchflussrate: Deckt alle Größen von DN100 bis DN1200 ab, eignet sich für großflächige Rückstandsentsorgungssysteme, verbessert die Fördereffizienz und reduziert den Pumpenergieverbrauch.

3. Schlagfestes und explosionsgeschütztes Rohr: Die mehrschichtige, verstärkte Verbundstruktur dämpft Druckschwankungen und eliminiert die Sicherheitsrisiken von Rohrbrüchen, die durch Verstopfungen oder An-/Abschaltungen verursacht werden.

4. Einfache Installation und niedrige Wartungskosten: Deutlich leichter als Stahlrohre, einfach zu verlegen und zu verlegen, wodurch Wartungsausfallzeiten reduziert werden.

5. Hervorragende Korrosions- und Wetterbeständigkeit: Die äußere Gummischicht widersteht Sonne, Regen und Korrosionsnebel im Bergbaugebiet und gewährleistet eine stabile Leistung während des ganzjährigen Außenbetriebs. 6. Vollständiger Anpassungsservice

Das Werk unterstützt die Anpassung von Länge, Durchmesser, Druckstufe, Anschlussart und Verschleißfestigkeit der Auskleidung, um verschiedenen speziellen Projektanforderungen gerecht zu werden.

Echte technische Anwendungsfälle

Fall 1: Ferntransportprojekt für Eisenbergwerk in der Inneren Mongolei

1. Projektübersicht: Tägliche Verarbeitungskapazität von 8.000 Tonnen Roherz, Feststoffgehalt der Abraumhalden von 42 %, Quarz mittlerer, hauptsächlich hoher Härte, Transportentfernung von 3,5 km, Arbeitsdruck von 2,8 MPa, neutrale Aufschlämmung.

2. Unterstützende Lösung: JIDONGDA DN200 PU-ausgekleideter flexibler Spiralschlauch aus Stahldraht, 6 m/12 m Standardabschnitte, Flanschanschluss.

3. Leistungsergebnisse: Vibrationen und Geräusche wurden nach dem Austausch der ursprünglichen Stahlrohre um 60 % reduziert; kontinuierlicher stabiler Betrieb für 36 Monate ohne Ersatz; Die jährlichen Wartungskosten sanken um 85 %. Es traten keine Rohrbrüche oder Undichtigkeiten auf.

Fallstudie 2: Verfüllsystem für Kupferbergwerke im peruanischen Hochland

1. Projektübersicht: Ein hochgelegenes Bergwerk auf 4500 Metern Höhe, bei dem Kupferschlackenschlamm mit einem Sandgehalt von 45 % unter Unterdruck abgesaugt wird, in einer Umgebung mit niedrigen Temperaturen und hoher UV-Strahlung.

2. Unterstützende Lösung: Maßgeschneiderter, kältebeständiger, doppelschichtiger, mit Stahldraht verstärkter Schlauch mit Export-Compliance-Qualifikationen.

3. Leistung: Die Anti-Flattening-Leistung des Unterdrucks wurde um das Dreifache verbessert; kein Kollaps beim Absaugen; stabile jährliche Durchflussrate von über 98 %; Gesamtbetriebskosten der Pipeline um 73 % gesenkt.

Anwendbare Szenarien

1. Tailings-Transportpipelines in Tagebau-/Untertagebergwerken

2. Haupt- und Nebenleitungen zur Schlammableitung in Mineralaufbereitungsanlagen

3. Trocken- und Nassverfüllung von Tailings-Teichen und Tailings-Entsorgungsprojekten

4. Schlammtransport über große Entfernungen für Fluss- und Küstenbaggerarbeiten

5. Be- und Entladeleitungen für flüssiges Mineralpulver im Hafen

6. Transport verschiedener industrieller Feststoff-Flüssigkeits-Mischmedien

FAQ

Q1. Welches Auskleidungsmaterial sollte für Quarzrückstände mit hohem Abrieb gewählt werden?

A. Für Rückstände mit einem hohen Anteil an harten Partikeln wie Quarz und Granit ist eine PU-Polyurethan-Auskleidung die bevorzugte Wahl. Bei einem 72-Stunden-Standard-Abriebfestigkeitstest ist der Verschleiß deutlich geringer als bei NR- und SBR-Gummi und die Lebensdauer kann unter gleichen Arbeitsbedingungen um das 2- bis 3-fache erhöht werden. Das technische Team kann die optimale Auskleidungsformel basierend auf der Zusammensetzung der Schlammpartikel und dem pH-Wert anpassen.

Q2. Kann JIDONGDA Rohrdurchmesser, Längen und Druckstufen für spezielle Bergbauprojekte anpassen?

A. Ja, unsere Fabrik bietet volldimensionale Individualisierungen an. Wir unterstützen nicht standardmäßige Längen, volle Durchmesser von DN100 bis DN1200 und mehrere Arbeitsdrücke von 1,0 bis 10 MPa. Flansche, Schnellkupplungen und Metallenden können alle gemäß den Konstruktionszeichnungen individuell angepasst werden. Nach Angabe der Projektparameter erstellen wir innerhalb von 24 Stunden eine Lösung und ein Angebot.

Q3. Wie lange gilt die Garantiezeit für JIDONGDA-Schlammschläuche mit großem Durchmesser und welcher Kundendienst ist im Lieferumfang enthalten?

A. Für Standardprodukte gilt eine Garantie von 12 Monaten ab Versanddatum. Schäden, die durch Mängel an Rohstoffen oder Prozessen unter normalen Betriebsbedingungen entstehen, werden innerhalb der Garantiezeit kostenlos ersetzt. Professionelle Bergbau-Pipeline-Ingenieure bieten Fernberatung für die Verlegung, Installation und routinemäßige Wartung. Für große Bergbauprojekte können technische Dienstleistungen vor Ort ausgehandelt werden.
