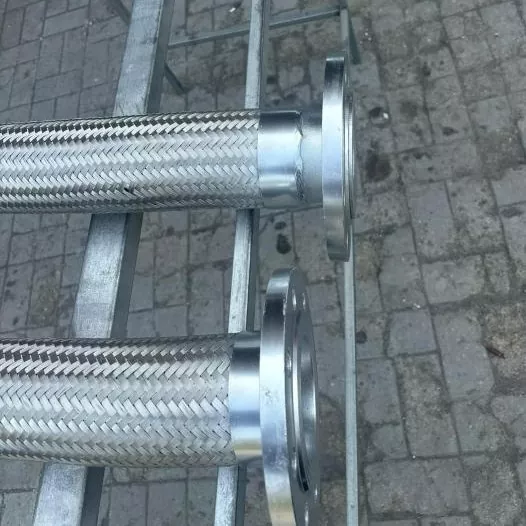

Gewellter flexibler Metallschlauch

Die gewellte flexible Metallschlauchserie von JIDONGDA basiert auf einem dünnwandigen Edelstahlbalg. Seine einzigartige gewellte Struktur bietet Flexibilität sowohl in axialer als auch in seitlicher Richtung und behält gleichzeitig die inhärenten Vorteile von Metall bei: Beständigkeit gegen hohe Temperaturen, Druck und Korrosion. Über die bloße Förderung des Arbeitsmediums hinaus liegt der Hauptwert des Produkts in seiner Fähigkeit, Wärmeausdehnungen auszugleichen, mechanische Vibrationen zu isolieren und Installationsfehler zu korrigieren. Es dient als wesentliche Sicherheitskomponente, ermöglicht flexible Verbindungen innerhalb starrer industrieller Rohrleitungssysteme und ist für den Dauerbetrieb unter schweren Belastungen ausgelegt.

Produktdesignmerkmale

JIDONGDA verwendet eine nahtlose Formungstechnologie, die strukturelle Stabilität und hervorragende Dichtheit gewährleistet. Der Kernaufbau besteht aus vier Schichten mit Optionen für eine individuelle Verstärkung:

1. Wellelement

Durch die Herstellung aus einem einzigen Edelstahlblech (Sorte 304 oder 316L) werden die mit Schweißnähten verbundenen Risiken vermieden und die Flexibilität und Kompatibilität des Schlauchs mit verschiedenen Medien erheblich verbessert.

2. Verstärkungsschicht (Metallgeflecht)

Ein äußerer Drahtgeflechtmantel (Edelstahl), der die Dehnung wirksam begrenzt, Druckbelastungen verteilt und die Gesamtdruckfestigkeit erhöht.

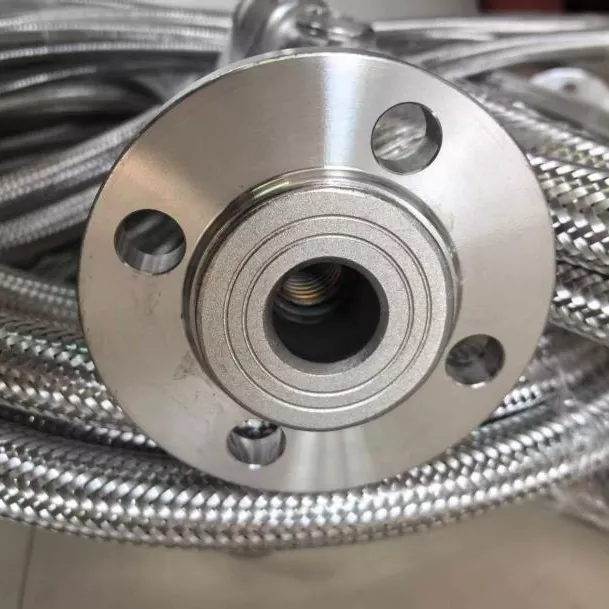

3. Endverbindungssystem

Unterstützt verschiedene Verbindungstypen – Flansch-, Gewinde-, Klemmringverschraubungen und Schweißverbindungen – und ermöglicht so die Integration in eine Vielzahl von Rohrleitungssystemen.

4. Optionale Schutzschicht

Für anspruchsvolle Einsatzbedingungen (z. B. Meeresumgebung, Umgang mit aggressiven Substanzen oder Hochtemperaturanwendungen) stehen spezielle Schutzverstärkungen zur Verfügung.

Hauptanwendungsbereiche

Der flexible Metallwellschlauch passt sich verschiedenen industriellen Rohrleitungsszenarien an und bietet hohe Vielseitigkeit und Praktikabilität:

1. Vibrationskompensationssysteme für industrielle Rohrleitungen: Absorbiert thermische Ausdehnung und Kontraktion und dämpft gleichzeitig Gerätevibrationen während des Betriebs;

2. Petrochemical industry: Suitable for transporting corrosive media and providing flexible connections in process piping;

3. Stromerzeugungssysteme: Zur Reduzierung und Kompensation von Vibrationen in Kesseln, Wärmetauschern und Kühlkreislaufleitungen;

4. Schiffstechnik: Isoliert Vibrationen in Schiffsrohrleitungen und widersteht Korrosion durch Salznebel in Meeresumgebungen;

5. Hochtemperatur-Metallurgieausrüstung: Geeignet für Hochtemperaturöfen und Rohrleitungsverbindungen, die wechselnden hohen und niedrigen Temperaturen ausgesetzt sind;

6. Gebäude-HVAC-Systeme: Bietet flexible Verbindungen in HVAC-Systemen und reduziert Rohrvibrationen und Lärm.

Praktische Anwendungsbeispiele

Beispiel 1: Hochtemperatur-Prozessrohrleitungsprojekt in einer Ölraffinerie an der Küste

Eine Ölraffinerie an der Küste hatte Probleme mit häufigen thermischen Verschiebungen und Leckagen bei Flanschverbindungen in Hochtemperatur-Öl- und Gasleitungen, die durch längere Temperaturschwankungen verursacht wurden. Das Projekt nutzt einen gewellten flexiblen Metallschlauch aus JIDONGDA 316L-Edelstahl, der thermische Verformungen wirksam ausgleicht und Sulfidkorrosion widersteht. Das System arbeitete fünf Jahre lang ununterbrochen ohne Leckagen, was die Häufigkeit von Wartungsstillständen deutlich reduzierte und die Stabilität der Produktionslinie erhöhte.

Beispiel 2: Rohrleitungsmodernisierungsprojekt für ein großes Containerschiff

Die Kühlleitungen des Hauptmotors eines Hochseeschiffs litten unter Wandrissen und einer verkürzten Lebensdauer aufgrund ständiger Vibrationen. Um dieses Problem zu lösen, wurden maßgeschneiderte JIDONGDA-Wellschläuche mit doppellagigem Geflecht und einer Korrosionsschutzbeschichtung in Marinequalität installiert. Diese Lösung eliminierte effektiv Rohrleitungsresonanzen und sorgte für Korrosionsbeständigkeit gegen Meeressalznebel, wodurch sich die Lebensdauer der Rohrleitungen von drei Jahren auf über zehn Jahre verlängerte.

Wichtige Produktmerkmale

1. Hochflexibles Welldesign mit hervorragenden axialen und seitlichen Verformungsfähigkeiten, geeignet für anspruchsvolle Einbaubedingungen;

2. Außergewöhnliche thermische Beständigkeit, die extremen zyklischen thermischen Belastungen standhält;

3. Hohe Korrosionsbeständigkeit, kompatibel mit dem Transport der meisten Industriemedien;

4. Effektive Schwingungsdämpfung und Verschiebungskompensation, wodurch die Spannung im Rohrleitungssystem reduziert wird;

5. Stabile und langlebige Konstruktion, ausgelegt für den langfristigen Dauerbetrieb in Industrieumgebungen;

6. Zuverlässige Verbindungsabdichtung, wodurch das Risiko von Rohrleitungslecks erheblich reduziert wird.

Benutzerdefinierte Konfigurationsoptionen

Anpassbar an spezifische Betriebsbedingungen: Konstruktion komplett aus 316L-Edelstahl, doppelschichtiges verstärktes Geflecht, antistatisches Design, Wärmeisolationsmantel, verschiedene Anschlussarten, marinetaugliche Korrosionsschutzbeschichtung, Ultrahochtemperaturversionen (über 600 °C) und vakuumverstärkte Designs.

Wesentliche Produktvorteile

1. Flexible Ganzmetallverbindung, die eine deutlich höhere Zuverlässigkeit als herkömmliche Gummischläuche bietet und Probleme im Zusammenhang mit Alterung oder Ausfall beseitigt;

2. Integrierte Möglichkeiten zur Verschiebungskompensation und Vibrationsdämpfung, anpassbar an komplexe Rohrleitungsbedingungen;

3. Hält extremen Temperaturen und Drücken stand; für ein breites Anwendungsspektrum geeignet;

4. Entspricht den wichtigsten Industriestandards und ist universell in verschiedenen Branchen einsetzbar;

5. Design mit hohem Sicherheitsfaktor, das einen stabilen Betrieb und kontrolliertes Risiko gewährleistet;

6. Weltweit weit verbreitet in verschiedenen Szenarien mit nachweislicher Erfolgsbilanz in industriellen Anwendungen.

Häufig gestellte Fragen

F1: Wie wähle ich zwischen flexiblen Wellschläuchen aus 304 und 316L? Was ist der Unterschied?

Die Güteklasse 316L enthält Molybdän und bietet dadurch eine erhöhte Beständigkeit gegen Chloridionen, Säuren, Laugen und Sulfide. Es wurde speziell für stark korrosive Umgebungen wie Meeres-/Küstenumgebungen oder chemische Verarbeitungsanlagen entwickelt. JIDONGDA kann präzise Empfehlungen zur Materialauswahl basierend auf der spezifischen Betriebsumgebung, Temperatur und den Betriebsbedingungen geben.

F2: Kann das Produkt gleichzeitig hohen Temperaturen und hohem Druck standhalten?

A: Ja, es ist für den Betrieb unter gleichzeitigen Hochtemperatur- und Hochdruckbedingungen ausgelegt. Bitte beachten Sie jedoch, dass der zulässige Arbeitsdruck des Materials mit steigender Temperatur abnimmt. Deshalb müssen beim Einsatz in Hochtemperaturumgebungen die Betriebsparameter normgerecht angepasst (reduziert) werden. Für Ultrahochtemperatur- (über 600 °C) und Hochdruckbedingungen empfehlen wir die Verwendung der speziellen Ultrahochtemperaturversion von JIDONGDA, um eine langfristige Betriebssicherheit zu gewährleisten.

F3: Wie hoch ist die Lebensdauer des Produkts und welche Elemente müssen regelmäßig überprüft werden?

A: Die Lebensdauer hängt von den Betriebsbedingungen ab. Bei Verwendung in Standard-Heizanlagen beträgt die Lebensdauer des Produkts 10–15 Jahre; Für Rohrleitungen, die an Geräte angeschlossen sind, die hochfrequente Vibrationen erzeugen, werden jedoch ein Austausch alle 3–5 Jahre und jährliche Inspektionen empfohlen. Bei geplanten Inspektionen sollte besonderes Augenmerk auf Probleme wie Geflechtverschleiß, Verformung des Schlauchkörpers, Korrosion an Verbindungspunkten und Flüssigkeitslecks gelegt werden. Bei festgestellten Schäden ist ein sofortiger Austausch erforderlich.
