JIDONGDAliefert dieDoppelkugel-Gummikompensatorfür industrielle Rohrleitungssysteme, die eine zuverlässige Schwingungsisolierung, Bewegungskompensation und Anschlussflexibilität erfordern. Diese flexible Komponente ist mit einem Doppelkugel-Gummikörper, verstärkten Gewebeschichten und einem Edelstahlgeflechtschutz ausgestattet und eignet sich für anspruchsvolle Rohrleitungsanwendungen mit Pumpen, Kompressoren, Wassersystemen, Luft, Öl, milden Chemikalien und anderen industriellen Flüssigkeiten.
Ein Doppelkugel-Kompensator ist so konzipiert, dass er Rohrleitungsbewegungen aufnimmt und gleichzeitig dazu beiträgt, Vibrationen und Spannungen zu reduzieren, die von angeschlossenen Geräten auf das Rohrleitungssystem übertragen werden. Im Vergleich zu einer Einkugelstruktur bietet die Zweikugelgeometrie zusätzliche Flexibilität und Bewegungsabsorption. JIDONGDA bietet verstärkte Gummikompensatoren aus Materialien wie EPDM, NBR und Neopren mit mehrschichtiger Gewebeverstärkung und einer externen Netzschicht aus Edelstahl. Je nach Design können die verfügbaren Spezifikationen die Druckklassen DN32–DN600, PN10/PN16/PN25 und Temperaturbereiche von -20 °C bis +120 °C abdecken, wobei spezielle Verbindungen für höhere Temperaturen erhältlich sind.
Inhaltsverzeichnis
- Was ist ein Doppelkugel-Gummikompensator?
- Warum ist es in industriellen Rohrleitungssystemen wichtig?
- Wie ist das Gelenk aufgebaut?
- Was sind die wichtigsten Leistungsvorteile?
- Welche technischen Spezifikationen sollten Käufer prüfen?
- Wo kann es verwendet werden?
- Wie sollten Käufer das richtige Modell auswählen?
- Was ist bei der Installation zu beachten?
- Häufig gestellte Fragen
- Wie können Sie eine maßgeschneiderte Lösung anfordern?

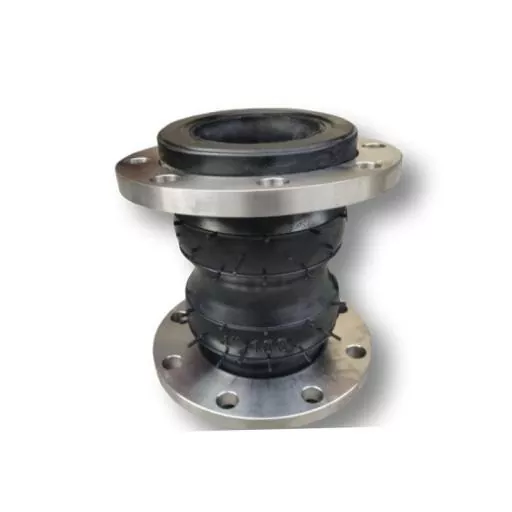

Was ist ein Doppelkugel-Gummikompensator?
Ein Doppelkugel-Gummikompensator ist eine flexible Rohrleitungsverbindungskomponente, die aus zwei kugelförmigen Gummiabschnitten besteht. Sein Hauptzweck besteht darin, Bewegungen aufzunehmen und die Übertragung von Vibrationen zwischen Geräten und angeschlossenen Rohrleitungen zu reduzieren.
Im Gegensatz zu starren Rohrverbindungen kann die flexible Gummistruktur auf axiale, seitliche und winklige Bewegungen reagieren. Dies macht die Verbindung besonders nützlich in der Nähe von rotierenden oder hin- und herbewegenden Geräten, wo Vibrationen und Druckschwankungen die Rohrleitungen zusätzlich belasten können.
Die Doppelkugelkonfiguration ist besonders nützlich, wenn ein Rohrleitungssystem eine größere Flexibilität und Vibrationsdämpfung erfordert, als ein herkömmlicher Einkugelverbinder bieten kann. Die kugelförmige Geometrie verteilt die Bewegung durch den flexiblen Gummikörper, anstatt alle Bewegungen an einem starren Verbindungspunkt zu konzentrieren.
Käufer, die Gummikompensatoren vergleichen, sollten die Doppelkugelkonstruktion nach Betriebsdruck, Temperatur, Medien, Bewegungsanforderungen, Flanschkonfiguration und Installationsbedingungen bewerten.
Warum ist es in industriellen Rohrleitungssystemen wichtig?
Industrierohrleitungen sind selten völlig statischen Bedingungen ausgesetzt. Pumpen starten und stoppen, Kompressoren erzeugen mechanische Vibrationen, Flüssigkeiten erzeugen Druckschwankungen und Temperaturänderungen führen dazu, dass sich verbundene Komponenten ausdehnen oder zusammenziehen.
Ohne ausreichende Flexibilität können diese dynamischen Kräfte direkt auf Rohre, Flansche, Ventile, Pumpen und andere Geräte übertragen werden. Im Laufe der Zeit kann wiederholte Belastung zu Ermüdung, Verbindungsspannung, Undichtigkeiten oder vorzeitigem Komponentenverschleiß führen.
Eine flexible Kompensatorfuge hilft, diese Effekte zu isolieren. Sein Gummikörper sorgt für eine kontrollierte Bewegungszone zwischen starren Rohrleitungsabschnitten, während Verstärkungsschichten die Struktur unter Betriebslasten stützen.
- Absorbiert vom Gerät erzeugte Vibrationen.
- Kompensiert Rohrleitungsbewegungen.
- Hilft, die Stresskonzentration rund um Verbindungen zu reduzieren.
- Nimmt thermische Bewegungen und Installationstoleranzen auf.
- Unterstützt einen stabileren Betrieb dynamischer Rohrleitungssysteme.
- Schützt angeschlossene Geräte vor übermäßiger Vibrationsübertragung.
Wie ist das Gelenk aufgebaut?
Die Leistung eines flexiblen Kompensators hängt stark von seiner Geometrie, Gummimischung, Verstärkungsstruktur und Verbindungsdesign ab. Eine typische verstärkte Doppelkugelkonfiguration kombiniert mehrere Funktionsschichten.
Doppelkugeliger Gummikörper
Die Zweikugelgeometrie schafft einen flexiblen Arbeitsabschnitt, der Bewegungen in mehrere Richtungen bewältigen kann. Die gebogene Struktur ermöglicht zudem eine Verformung, ohne auf eine völlig starre Verbindung angewiesen zu sein.
Mehrschichtige Gewebeverstärkung
In den Gummikörper ist eine Gewebeverstärkung eingearbeitet, um die Druckfestigkeit und Ermüdungsbeständigkeit zu verbessern. Die Verstärkungskonstruktion wird entsprechend der erforderlichen Druckklasse und Einsatzbedingungen ausgewählt.
Schutz aus Edelstahlgeflecht
Eine äußere Netzschicht aus Edelstahl kann zusätzlichen mechanischen Schutz und strukturelle Unterstützung bieten. Dies ist besonders wertvoll in Umgebungen, in denen der Kompensator dynamischen Belastungen und wiederholten Vibrationen ausgesetzt ist.
Flanschverbindung
Flanschenden bieten eine praktische Möglichkeit, die flexible Verbindung an vorhandene Rohrleitungen anzuschließen. Die richtigen Flanschabmessungen, Schraubenmuster, Dichtungsauswahl und Ausrichtung sind wichtig für die Aufrechterhaltung der Dichtungsleistung.
Was sind die wichtigsten Leistungsvorteile?
Der Wert eines Doppelkugel-Gummikompensators geht über die einfache Flexibilität der Rohrleitung hinaus. Seine Konstruktion berücksichtigt mehrere häufige Herausforderungen, die in industriellen Rohrleitungssystemen auftreten.
| Leistungsmerkmal | Technischer Vorteil | Typische Anforderung |
|---|---|---|
| Doppelkugelgeometrie | Bietet erhöhte Flexibilität und Bewegungsaufnahme | Dynamische Rohrleitungssysteme |
| Stoffverstärkung | Verbessert die Druckfestigkeit und Ermüdungsbeständigkeit | Unter Druck stehende Rohrleitungen |
| Edelstahlgewebe | Bietet zusätzlichen mechanischen Schutz | Umgebungen mit hoher Vibration |
| Gummiflexibilität | Reduziert die Vibrationsübertragung | Pumpen und Kompressoren |
| Flanschverbindung | Unterstützt eine stabile Installation und Abdichtung | Industrielle Rohrnetze |
| Kundenspezifische Gummimischungen | Ermöglicht die Anpassung an unterschiedliche Medien und Temperaturen | Spezialisierte Anwendungen |
Aufgrund dieser Eigenschaften eignet sich das Produkt für Anwendungen, bei denen ein herkömmlicher starrer Steckverbinder möglicherweise nicht genügend Flexibilität oder Vibrationsisolierung bietet.
Welche technischen Spezifikationen sollten Käufer prüfen?
Bei der Auswahl einer flexiblen Verbindung sollten Sie sich an den tatsächlichen Betriebsbedingungen orientieren und nicht einfach nur einen Rohrnenndurchmesser auswählen. Bei der Beurteilung eines Doppelkugel-Designs sind die folgenden Spezifikationen besonders wichtig.
| Spezifikation | Verfügbarer/typischer Bereich |
|---|---|
| Struktur | Doppelkugel-Gummikörper + Gewebeverstärkung + Edelstahlgewebe |
| Gummimaterialien | EPDM, NBR, Neopren, kundenspezifische Verbindungen |
| Verstärkung | Mehrschichtiges Gewebe und Edelstahldrahtgeflecht |
| Arbeitsdruck | PN10 / PN16 / PN25, je nach Aufbau |
| Temperaturbereich | -20°C bis +120°C; Sondermischungen bis +150°C |
| Bewegung | Axialer, lateraler und Winkelausgleich |
| Nenngröße | DN32–DN600; Größere Größen sind durch individuelle Anpassung erhältlich |
| Verbindung | Flansch- oder kundenspezifische Anschlüsse |
| Kompatible Medien | Wasser, Luft, Öl, milde Chemikalien und Industrieflüssigkeiten |
Die tatsächliche Auswahl sollte immer auf dem vollständigen Systemdesign basieren. Druck, Temperatur, Flüssigkeitszusammensetzung, Bewegungsamplitude, Flanschabmessungen und Installationsumgebung sollten vor der Produktion bestätigt werden.
Wo kann es verwendet werden?
Eine flexible Doppelkugelverbindung ist besonders für Rohrleitungssysteme relevant, bei denen Vibrationen, Bewegungen oder mechanische Belastungen nicht vollständig vermieden werden können.
Pumpen- und Kompressorsysteme
Pumpen und Kompressoren sind häufige Quellen mechanischer Vibrationen. Die Installation einer flexiblen Verbindung in der Nähe des Geräts kann dazu beitragen, die Übertragung von Vibrationen auf die angeschlossene Rohrleitung zu begrenzen.
Wasser- und Flüssigkeitsleitungen
Bei der Wasseraufbereitung, der industriellen Wasserzirkulation und allgemeinen Flüssigkeitstransportsystemen können Gummikompensatoren eingesetzt werden, um Bewegungen auszugleichen und gleichzeitig flexible Verbindungen aufrechtzuerhalten.
Industrielle Prozesslinien
Systeme, die kompatible Öle, Luft, milde Chemikalien und andere Industrieflüssigkeiten transportieren, können je nach erforderlicher Medienbeständigkeit unterschiedliche Gummimischungen verwenden.
Komplexe Pipeline-Layouts
Wo mehrere Rohrabschnitte, Geräteverbindungen und strukturelle Toleranzen zu Herausforderungen bei der Ausrichtung führen, kann eine richtig ausgewählte flexible Verbindung zusätzliche Bewegungskapazität bieten.
Wie sollten Käufer das richtige Modell auswählen?
Beschaffungsteams sollten bei der Angebotsanfrage detaillierte Betriebsinformationen bereitstellen. Dadurch kann der Hersteller die Gummimischung, Verstärkung, Größe, Druckstufe und Anschlusskonfiguration an die tatsächliche Anwendung anpassen.
- Rohrdurchmesser bestätigen:Identifizieren Sie den erforderlichen DN oder die Nennrohrgröße.
- Betriebsdruck prüfen:Wählen Sie eine Druckklasse, die für normale und vorübergehende Betriebsbedingungen geeignet ist.
- Betriebstemperatur ermitteln:Berücksichtigen Sie sowohl die Normaltemperatur als auch die potenzielle Spitzentemperatur.
- Geben Sie das Medium an:Wasser, Öl, Luft, Chemikalien und andere Flüssigkeiten erfordern möglicherweise unterschiedliche Gummimischungen.
- Bewegung messen:Bestimmen Sie die erwartete axiale, seitliche und Winkelbewegung.
- Flanschabmessungen bestätigen:Lochbilder und Anschlussmaße müssen zur Rohrleitung passen.
- Berücksichtigen Sie die Installationsumgebung:Außeneinwirkung, Vibrationsintensität und umgebende Geräte können die endgültige Konfiguration beeinflussen.
Durch die frühzeitige Bereitstellung dieser Details können Spezifikationsfehler reduziert und die OEM-Anpassung effizienter gestaltet werden.
Was ist bei der Installation zu beachten?
Selbst eine ordnungsgemäß ausgeführte Dehnungsfuge erfordert eine korrekte Installation. Der flexible Körper sollte nicht als Ersatz für eine ordnungsgemäße Rohrunterstützung oder -ausrichtung betrachtet werden.
- Überprüfen Sie die Flanschausrichtung, bevor Sie die Schrauben festziehen.
- Verwenden Sie kompatible Dichtungen und korrekt spezifizierte Befestigungselemente.
- Vermeiden Sie übermäßiges Dehnen, Komprimieren oder Verdrehen während der Installation.
- Stellen Sie sicher, dass angrenzende Rohrleitungen ordnungsgemäß abgestützt sind.
- Verhindern Sie, dass scharfe Gegenstände oder externe Komponenten den Gummikörper beschädigen.
- Stellen Sie sicher, dass die Betriebsbewegung innerhalb des vorgesehenen Kompensationsbereichs bleibt.
- Überprüfen Sie die Verbindung regelmäßig auf sichtbaren Verschleiß, Risse, Verformungen oder Verbindungsprobleme.
Eine ordnungsgemäße Installation trägt dazu bei, dass die Verbindung entsprechend ihrer beabsichtigten Konstruktion funktioniert, und kann unnötige mechanische Belastungen des flexiblen Elements reduzieren.
Häufig gestellte Fragen
1. Was ist der Hauptvorteil eines Doppelkugel-Gummikompensators?
Der Hauptfunktionsvorteil ist seine Fähigkeit, durch eine flexible Doppelkugelstruktur eine erhöhte Bewegungsabsorption und Vibrationsisolierung zu bieten.
2. Welche Materialien gibt es für den Gummikörper?
Zu den gängigen Materialoptionen gehören EPDM, NBR und Neopren. Auch maßgeschneiderte Gummimischungen können in Betracht gezogen werden, wenn das Betriebsmedium oder die Temperatur eine spezifische Rezeptur erfordert.
3. Welche Druckstufen sind verfügbar?
Abhängig von der Struktur und den Anwendungsanforderungen können Konfigurationen für die Betriebsdruckklassen PN10, PN16 oder PN25 ausgelegt werden.
4. Welche Größen können angepasst werden?
Die angegebene Produktpalette umfasst DN32 bis DN600, größere Größen können je nach Projektanforderungen und technischen Spezifikationen in Betracht gezogen werden.
5. Kann es in der Nähe von Pumpen und Kompressoren verwendet werden?
Ja. Pumpen und Kompressoren sind typische Einbauorte, da diese Maschinen Vibrationen und dynamische Belastungen erzeugen können, die von angeschlossenen Rohrleitungen isoliert werden müssen.
6. Kann der Verbindungstyp angepasst werden?
Ja. Es stehen Flanschverbindungen zur Verfügung, und je nach Rohrleitungskonfiguration und Projektanforderungen können maßgeschneiderte Fittings entwickelt werden.
Wie können Sie eine maßgeschneiderte Lösung anfordern?
Für industrielle Einkäufer ist die Auswahl der richtigen flexiblen Verbindung eine Kombination aus Produktspezifikationen und Systemtechnik. JIDONGDA bietet maßgeschneiderte Lösungen für Gummikompensatoren mit unterschiedlichen Durchmessern, Gummimischungen, Verstärkungsstrukturen, Druckanforderungen und Verbindungskonfigurationen. Wenn Sie ein Angebot anfordern, geben Sie nach Möglichkeit die Rohrgröße, den Betriebsdruck, die Temperatur, die Medien, die Bewegungsanforderungen, die Flanschabmessungen und die Anwendungsumgebung an. Diese Angaben ermöglichen es dem Hersteller, die passende Konfiguration genauer zu beurteilen.
Wenn Sie eine zuverlässige flexible Verbindung für eine Pumpe, einen Kompressor, eine Wasserleitung, ein industrielles Prozesssystem oder eine andere anspruchsvolle Anwendung suchen,Kontaktieren Sie unsum Ihre Betriebsbedingungen, Anpassungsanforderungen, technischen Spezifikationen und Großbestellungsanforderungen mit JIDONGDA zu besprechen.
