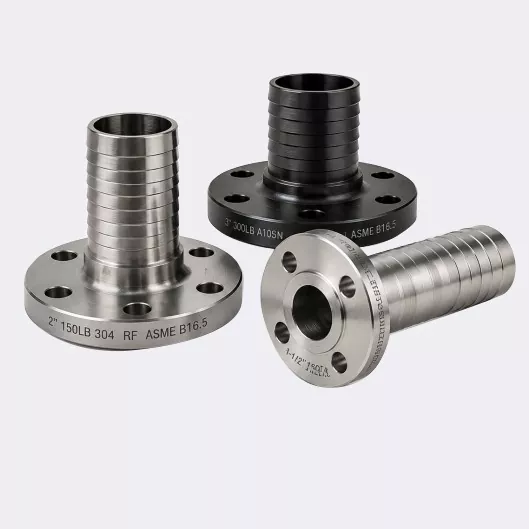

Flansch-Schlauchverbinder

Flanschschlauchanschlüsse sind als Hybridschnittstellenkomponenten konzipiert, die die strukturelle Festigkeit von Flanschverbindungen mit der Flexibilität von verstärkten Schläuchen kombinieren und so einen stabilen Flüssigkeitstransfer mit hoher Kapazität zwischen festen Rohrleitungen und dynamischen Gerätesystemen ermöglichen. Im Gegensatz zu Standard-Schlauchanschlüssen ist diese Struktur speziell darauf ausgelegt, mechanische Belastungen zu absorbieren und gleichzeitig eine sichere Dichtungsleistung unter kontinuierlichen Durchfluss- und Druckschwankungsbedingungen aufrechtzuerhalten. Sie werden häufig in Industriesystemen eingesetzt, in denen hohe Durchflussraten, Bewegungsausgleich und Verbindungszuverlässigkeit gleichzeitig gewährleistet sein müssen.

Spezifikationstabelle

Systemstress-Perspektive

In großen industriellen Flüssigkeitssystemen ist der Fehler selten auf den Schlauch selbst oder den Flansch selbst zurückzuführen, sondern auf die Spannungsübergangszone zwischen starren Rohrleitungen und flexiblen Komponenten. Wenn starre Rohrstrukturen Vibrationen, Wärmeausdehnungen oder mechanische Bewegungen absorbieren müssen, konzentrieren sich die Spannungen an den Verbindungspunkten, was nach und nach zu Ermüdungsrissen, Undichtigkeiten oder strukturellen Verformungen führt.

Der Flansch-Schlauchverbinder wurde speziell entwickelt, um dieses strukturelle Ungleichgewicht zu beseitigen. Durch die Einführung eines kontrollierten flexiblen Übergangs zwischen starren Flanschschnittstellen und hochfesten Schläuchen wird die mechanische Belastung über das gesamte Verbindungssystem verteilt, anstatt sie an einem einzigen Fehlerpunkt zu konzentrieren. Dies verbessert die Pipeline-Stabilität in dynamischen Arbeitsumgebungen wie Häfen, Chemiefabriken und Bergbauschlammsystemen grundlegend.

Perspektive des flüssigen Verhaltens

In Industriesystemen mit hohem Durchfluss ist das Flüssigkeitsverhalten beim Durchgang durch starre Verbindungspunkte nicht immer stabil. Plötzliche Durchmesseränderungen, Fehlausrichtungen zwischen Flanschen und durch Vibrationen verursachte Mikrobewegungen können die Strömungskonsistenz stören, was zu Druckverlust, Turbulenzen und langfristiger Effizienzminderung führt.

Der Flansch-Schlauchverbinder verbessert die Durchflusskontinuität durch die Integration einer glatten Übergangsstruktur zwischen Flansch- und Schlauchabschnitten. Dieses Design reduziert interne Turbulenzen und sorgt für stabilere Strömungseigenschaften auch unter kontinuierlichen Transferbedingungen mit hohem Volumen. In Anwendungen wie Ölterminals, Massenverladesystemen für Flüssigkeiten und Kühlkreisläufen in Kraftwerken trägt diese Stabilität direkt zu einer höheren Systemeffizienz und einem geringeren Energieverlust bei.

Perspektive der mechanischen Integrität

Im Gegensatz zu Standard-Schlauchanschlüssen oder starren Flanschadaptern ist der Flansch-Schlauchverbinder als hybrides mechanisches System konzipiert, das gleichzeitig Flexibilität, Dichtungszuverlässigkeit und Zugfestigkeit gewährleisten muss. Die größte Herausforderung besteht darin, ein Herausziehen des Schlauchs zu verhindern und die Integrität der Flanschdichtung unter dynamischen Belastungsbedingungen aufrechtzuerhalten.

Um diesem Problem entgegenzuwirken, wird die Struktur an mehreren Belastungspunkten verstärkt, um sicherzustellen, dass die durch Innendruck oder äußere Bewegung erzeugten Zugkräfte gleichmäßig über die Baugruppe verteilt werden. Gleichzeitig gewährleisten präzisionsgefertigte Flanschflächen eine gleichbleibende Dichtleistung auch unter Vibrations- und Fehlausrichtungsbedingungen. Diese Kombination ermöglicht es dem Steckverbinder, die strukturelle Integrität in rauen Umgebungen wie Schiffswerften, Bergbaubetrieben und Offshore-Flüssigkeitssystemen aufrechtzuerhalten.

Lebenszyklus- und Wartungsperspektive

In der industriellen Infrastruktur werden die tatsächlichen Kosten eines Verbindungssystems nicht durch die Erstinstallation bestimmt, sondern durch die langfristige Wartungshäufigkeit, die Auswirkungen von Ausfallzeiten und die Austauschzyklen. Herkömmliche starre Verbindungssysteme erfordern häufig häufige Inspektionen aufgrund von Vibrationsermüdung, Dichtungsverschlechterung oder fehlausrichtungsbedingter Leckage.

Der Flansch-Schlauchverbinder reduziert die Lebenszykluskosten erheblich, indem er die Spannungskonzentration minimiert und die Haltbarkeit des Systems verlängert. Seine flexible Struktur absorbiert Betriebsbewegungen und reduziert so den Verschleiß sowohl an den Schlauch- als auch an den Flanschschnittstellen. Dies führt zu weniger Wartungsstillständen, längeren Wartungsintervallen und einer langfristig verbesserten Systemzuverlässigkeit. Für große Industrieanwender führt dies direkt zu niedrigeren Gesamtbetriebskosten und einer höheren Systemverfügbarkeit.

Produktrolle in der industriellen Fluidinfrastruktur

Flanschschlauchverbinder fungieren als wichtige Übergangsschnittstelle in modernen Fluidtechniksystemen. Dabei handelt es sich nicht einfach um einen Verbinder, sondern um eine strukturelle Ausgleichskomponente, die dafür sorgt, dass starre Rohrleitungen und flexible Schläuche zusammenarbeiten können, ohne dass es zu Systeminstabilitäten kommt.

Es wird häufig in Umgebungen eingesetzt, in denen Flüssigkeitssysteme sowohl ein hohes Durchflussvolumen als auch kontinuierliche mechanische Belastungen bewältigen müssen, insbesondere in Infrastrukturen, in denen Ausfallzeiten kostspielig sind und die Betriebskontinuität unerlässlich ist.

Häufig gestellte Fragen

F1: Was ist die Hauptfunktion eines Flanschschlauchverbinders?
Es verbindet starre Flanschsysteme mit flexiblen Schläuchen und sorgt gleichzeitig für eine stabile Abdichtung und eine Reduzierung der Belastung an Übergangsstellen.

F2: Warum nicht einen Standardflansch oder Schlauchadapter verwenden?
Standardmäßige starre Steckverbinder können Vibrationen und Bewegungsbelastungen nicht absorbieren, was im Laufe der Zeit häufig zu Undichtigkeiten oder Ermüdungsausfällen führt.

F3: Kann es in Systemen mit hohem Durchfluss verwendet werden?
Ja, es wurde speziell für großvolumige Flüssigkeitstransferanwendungen wie Ölterminals und Industriepipelines entwickelt.

Q4: Is it suitable for vibration environments?
Ja, die Struktur ist so konstruiert, dass sie mechanische Vibrationen absorbiert und die Spannungskonzentration an den Verbindungspunkten reduziert.

F5: Unterstützt es die Anpassung?
Ja, OEM-Anpassungen sind für verschiedene Größen, Materialien und projektspezifische technische Anforderungen verfügbar.
