Wenn große Geräte, Pumpeneinheiten, Rohrleitungen oder mobile Systeme eine zuverlässige Flüssigkeitsübertragung erfordern und gleichzeitig Vibrationen und Bewegungen zulassen, ist dieFlexibler Flansch-Gummischlauch mit großem DurchmesserausJIDONGDAbietet eine praktische Verbindungslösung. Er ist um einen flexiblen Gummischlauchkörper, eine Verstärkungsstruktur und geflanschte Enden herum konzipiert und kann für Wasser, Meerwasser, Schlamm, Mineralschlamm, Sand, Kies, Rückstände und andere geeignete Industriemedien konfiguriert werden.
Rohrleitungssysteme mit großem Durchmesser stehen oft vor Herausforderungen, denen starre Rohrleitungen nicht ohne weiteres gerecht werden können. Pumpenvibrationen, Geräteverschiebungen, Installationsabweichungen und wiederholte Montage können zu zusätzlicher Belastung an den Verbindungspunkten führen. Ein flexibler Gummischlauch kann einen kontrolliert flexiblen Abschnitt zwischen Geräten und Rohrleitungen bereitstellen und gleichzeitig die erforderliche Förderkapazität aufrechterhalten.
Die Lösung von JIDONGDA kombiniert einen Gummischlauchkörper mit Verstärkungsschichten und Flanschverbindungen. Abhängig von den Betriebsbedingungen kann die Struktur für Anwendungen mit Druck- oder Vakuumanforderungen verstärktes Gewebe und eine spiralförmige Stahldrahtunterstützung umfassen. Die Flanschabmessungen können auch an gängige Normen oder Kundenzeichnungen angepasst werden, sodass der Schlauch für maßgeschneiderte Industrieprojekte geeignet ist.
Inhaltsverzeichnis
- Was ist ein flexibler Gummiflanschschlauch mit großem Durchmesser?
- Warum ist Flexibilität in großen Pipelinesystemen wichtig?
- Wie ist der Schlauch aufgebaut?
- Was sind die Hauptvorteile?
- Wo wird es häufig verwendet?
- Welche technischen Parameter sollten Käufer berücksichtigen?
- Wie sollten Käufer den richtigen Schlauch auswählen?
- Wie kann die Lebensdauer unterstützt werden?
- Häufig gestellte Fragen
- Abschluss

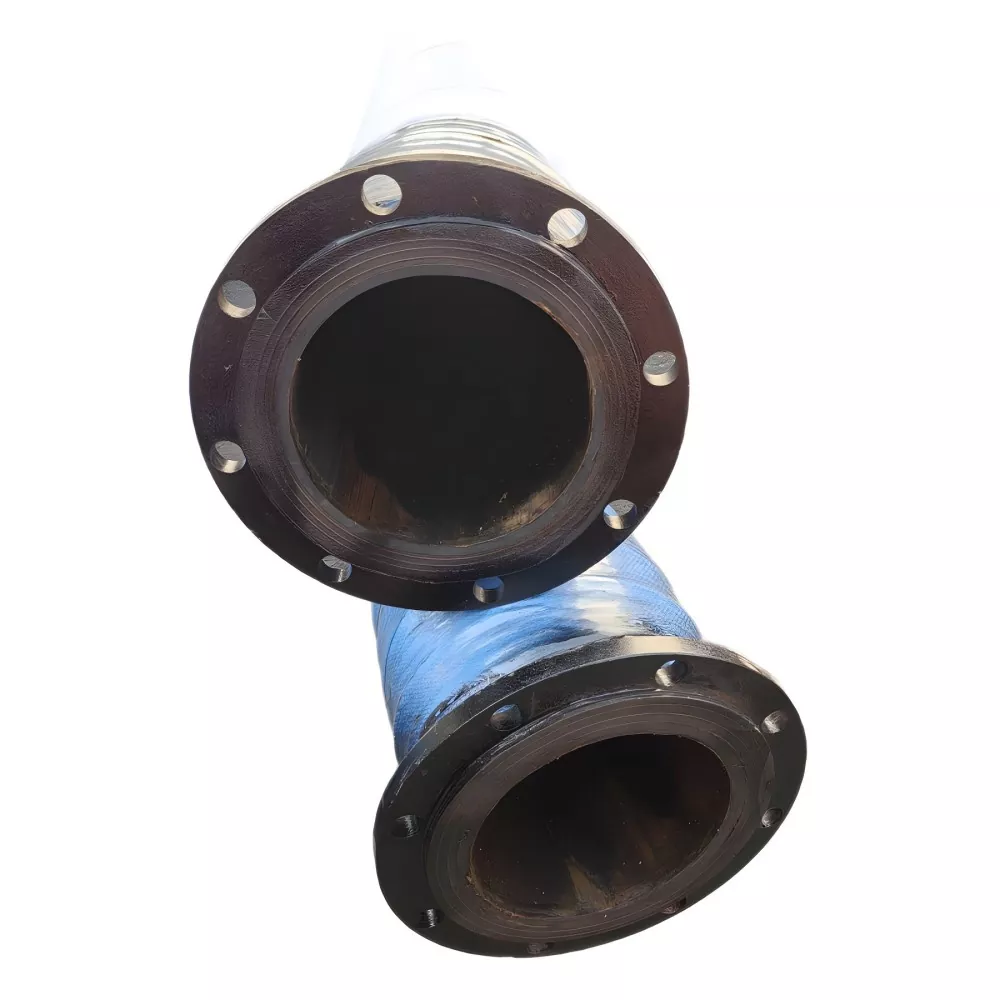

Was ist ein flexibler Gummiflanschschlauch mit großem Durchmesser?
Ein flexibler Gummiflanschschlauch mit großem Durchmesser ist eine industrielle Schlauchleitung, die für den Transport von Flüssigkeiten oder partikelhaltigen Medien konzipiert ist und gleichzeitig als flexible Verbindung zwischen Geräten und festen oder mobilen Rohrleitungen dient.
Im Gegensatz zu einer völlig starren Verbindung kann der Gummischlauchkörper ein gewisses Maß an Biegung und Verschiebung aufnehmen. An beiden Enden angebrachte Flansche sorgen für eine Schraubverbindung mit Pumpen, Ventilen, Rohrleitungen, Behältern oder anderen Geräten. Diese Kombination macht den Schlauch besonders dort einsetzbar, wo es auf Förderleistung und Anschlussflexibilität ankommt.
Je nach Projekt kann der Schlauch für Wasser, Meerwasser, Schlamm, Mineralschlamm, Sand und Kies, Rückstände und ausgewählte Industriemedien konfiguriert werden. Bei abrasiven Materialien sollten die innere Gummimischung und die Verstärkungsstruktur entsprechend dem tatsächlichen Medium und den Betriebsbedingungen ausgewählt werden.
Warum ist Flexibilität in großen Pipelinesystemen wichtig?
Große Industrierohrleitungen sind nicht immer statischen Bedingungen ausgesetzt. Pumpen erzeugen Vibrationen, mobile Geräte ändern ihre Position und Installationstoleranzen können zu leichten Fehlausrichtungen zwischen angeschlossenen Komponenten führen. Wenn diese Bewegungen direkt auf starre Rohrleitungen übertragen werden, kann es zu zusätzlicher Belastung an Gelenken und Geräteschnittstellen kommen.
Ein flexibler Gummischlauch schafft einen flexiblen Abschnitt innerhalb der Rohrleitung. Seine Fähigkeit, sich zu biegen und bestimmte Verschiebungen aufzunehmen, kann dazu beitragen, dass Geräteverbindungen besser an reale Betriebsbedingungen angepasst werden können.
- Hilft, Gerätevibrationen auszugleichen.
- Ermöglicht eine bestimmte Rohrleitungsverschiebung.
- Bietet Flexibilität bei Geräteanschlüssen.
- Kann Verbindungen bei begrenztem Installationsraum vereinfachen.
- Unterstützt Anwendungen, bei denen Geräte entfernt oder wiederholt installiert werden müssen.
- Konfigurierbar für unterschiedliche Medien und Betriebsbedingungen.
Der tatsächlich zulässige Biegeradius, der Verschiebungsbereich, die Druckstufe und die Installationsmethode sollten immer anhand der spezifischen Schlauchkonstruktion und der Projektanforderungen bestätigt werden.
Wie ist der Schlauch aufgebaut?
Die Leistung eines Gummischlauchs mit großem Durchmesser hängt vom Zusammenspiel seiner inneren Gummischicht, Verstärkung, äußeren Gummischicht und Endverbindungen ab. Eine richtig ausgewählte Struktur trägt dazu bei, dass der Schlauch den während des Betriebs erwarteten mechanischen und Umgebungsbedingungen standhält.
Innere Gummischicht
Die innere Gummischicht steht in direktem Kontakt mit dem transportierten Medium. Seine Formulierung sollte daher entsprechend den Eigenschaften des Förderguts ausgewählt werden, insbesondere wenn das System abrasive Schlämme, Mineralpartikel, Meerwasser oder andere anspruchsvolle Medien fördert.
Verstärkte Stoffschicht
Verstärkte Gewebeschichten unterstützen die Schlauchstruktur und tragen Druckbelastungen. Die Bewehrungskonstruktion sollte dem erforderlichen Durchmesser, Druck, Länge und Betriebsbedingungen entsprechen.
Spiralstahldrahtverstärkung
Wenn Saug- oder Vakuumunterstützung erforderlich ist, kann eine spiralförmige Stahldrahtverstärkungsstruktur eingebaut werden. Diese Konfiguration sollte entsprechend den tatsächlichen Vakuumbedingungen spezifiziert werden und nicht ausschließlich auf der Grundlage des Schlauchdurchmessers ausgewählt werden.
Äußere Gummischicht
Die äußere Gummischicht schützt vor Umwelteinflüssen und trägt zur Widerstandsfähigkeit des Schlauchs gegenüber äußeren Alterungs- und Betriebsbedingungen bei.
Flanschenden
Flansche sorgen für eine praktische Schraubverbindung zwischen dem Schlauch und der umgebenden Rohrleitung oder Ausrüstung. JIDONGDA kann Kohlenstoffstahl, Edelstahl oder andere Flanschmaterialien entsprechend der Anwendung, Norm oder Kundenzeichnung konfigurieren.
Was sind die Hauptvorteile?
Durch die Auswahl des geeigneten flexiblen Schlauchs können mehrere häufig auftretende Herausforderungen in Fördersystemen mit großem Durchmesser gelöst werden. Zu den Hauptvorteilen gehören:
- Flexible Anschlussmöglichkeiten:Der Gummikörper ermöglicht eine gewisse Biegung und Verschiebung und eignet sich daher für Geräteschnittstellen, die Vibrationen oder Bewegungen ausgesetzt sind.
- Großstromförderung:Ein großer Innendurchmesser kann den Medientransfer großer Mengen unterstützen, wenn Projektbedingungen eine größere Durchflusskapazität erfordern.
- Komfortable Flanschintegration:Flanschenden können mit gängigen Standards abgeglichen oder gemäß technischen Zeichnungen angepasst werden.
- Anpassbare Bewehrung:Gewebeverstärkungen und optionale spiralförmige Stahldrahtstrukturen können je nach Druck- und Vakuumanforderungen ausgewählt werden.
- Medienanpassungsfähigkeit:Für Wasser, Schlamm, Mineralschlamm, Sand, Kies und andere spezifizierte Medien können geeignete innere Gummimischungen ausgewählt werden.
- OEM- und ODM-Flexibilität:Durchmesser, Länge, Druck, Vakuum, Temperatur, Flanschkonfiguration, Gummimischung und Farbe können für nicht standardmäßige Anwendungen angepasst werden.
Wo wird es häufig verwendet?
Die Anwendung eines flexiblen Flanschschlauchs mit großem Durchmesser erstreckt sich über Branchen, in denen eine großvolumige Materialübertragung und flexible Geräteverbindungen erforderlich sind.
| Industrie | Typische Anwendung | Wichtige Überlegung |
|---|---|---|
| Bergbau | Förderung von Mineralschlamm und Rückständen | Abrieb, Partikelgröße, Konzentration, Druck |
| Ausbaggern | Schlamm-, Schlamm- und Sandtransport | Vakuum, Abrieb, Durchflussrate, Flexibilität |
| Häfen | Flüssigkeits- und Materialtransport mit großem Durchfluss | Durchmesser, Medienkompatibilität, Flanschanpassung |
| Sand und Kies | Wasser-Sand-Gemische und Partikelförderung | Verschleißfestigkeit und Verstärkung |
| Baumaschinen | Flexible Pumpen- und mobile Rohrleitungsverbindungen | Bewegung, Biegeraum, Druck |
| Industrielle Fördertechnik | Brauchwasser, Schlamm und geeignete Medien | Temperatur, Druck, Gummimischung |
Bei Projekten mit Spezialmedien oder schwierigen Betriebsbedingungen sollten Käufer detaillierte Anwendungsinformationen bereitstellen, bevor sie die Schlauchkonstruktion fertigstellen.
Welche technischen Parameter sollten Käufer berücksichtigen?
Ein Schlauch sollte nicht ausschließlich nach Nenndurchmesser ausgewählt werden. Eine vollständige Spezifikation muss die mechanischen, chemischen, thermischen und Verbindungsanforderungen der Anwendung berücksichtigen.
| Parameter | Warum es wichtig ist |
|---|---|
| Innendurchmesser | Bestimmt den verfügbaren Durchflussdurchgang und die Anschlussgröße. |
| Länge | Beeinflusst die Installationsgeometrie, die Bewegungszugabe und die Biegebedingungen. |
| Arbeitsdruck | Bestimmt die erforderliche Verstärkung und den gesamten Schlauchaufbau. |
| Arbeitsvakuum | Wichtig für Sauganwendungen und Auswahl von Vakuumstützstrukturen. |
| Arbeitstemperatur | Bestimmt, ob die ausgewählte Gummimischung für das Medium und die Umgebung geeignet ist. |
| Fördermedium | Beeinflusst die Auswahl der Gummimischung und die Anforderungen an die Verschleißfestigkeit. |
| Durchflussrate | Hilft bei der Bestimmung des geeigneten Durchmessers und der Betriebskonfiguration. |
| Flanschstandard | Gewährleistet die Kompatibilität mit der passenden Ausrüstung oder Rohrleitung. |
Aus den Produktinformationen von JIDONGDA geht hervor, dass Flanschverbindungen gemäß GB, DIN, ANSI, JIS, ASME oder Kundenzeichnungen konfiguriert werden können. Endgültige Spezifikationen sollten auf der Grundlage des tatsächlichen Projekts bestätigt werden und nicht anhand einer allgemeinen Katalogbeschreibung angenommen werden.
Wie sollten Käufer den richtigen Schlauch auswählen?
Für industrielle Einkaufsteams kann die Bereitstellung vollständiger Betriebsinformationen in der Angebotsphase die technische Bestätigung effizienter machen. Ein nützliches Lastenheft sollte Folgendes enthalten:
- Erforderlicher Innendurchmesser.
- Gesamtschlauchlänge.
- Normaler und maximaler Arbeitsdruck.
- Erforderlicher Vakuumdruck für den Saugbetrieb.
- Art des Fördermediums.
- Betriebs- und Umgebungstemperatur.
- Erforderliche Durchflussmenge.
- Erforderlicher Biege- oder Verschiebungsbereich.
- Flanschstandard und Abmessungen.
- Gewünschte Menge und Lieferziel.
Für Schleifanwendungen sind zusätzliche Informationen erforderlich. Beispielsweise sollten bei Mineralschlammprojekten die Partikelgröße und -konzentration ermittelt werden, damit die innere Gummi- und Verstärkungsstruktur angemessen bewertet werden kann.
Käufer können beim Vergleich verschiedener Rohrleitungsanforderungen auch verwandte Lösungen wie Flanschgummischläuche mit großem Durchmesser, Baggergummischläuche mit großem Durchmesser und andere Gummischlauchlösungen mit großem Durchmesser prüfen.
Wie kann die Lebensdauer unterstützt werden?
Für die Aufrechterhaltung der Leistung jedes industriellen Gummischlauchs sind eine korrekte Installation und regelmäßige Inspektionen wichtig. Selbst ein ordnungsgemäß konstruierter Schlauch kann vorzeitig beschädigt werden, wenn er falsch installiert oder außerhalb der bestätigten Grenzen betrieben wird.
- Überschreiten Sie nicht den bestätigten Arbeitsdruck, Vakuumdruck oder Temperaturbereich.
- Vermeiden Sie es, den Schlauch während der Installation gewaltsam zu dehnen, zu verdrehen oder stark zu biegen.
- Überprüfen Sie die äußere Gummioberfläche auf Risse, Ausbuchtungen, Schnitte und ungewöhnliche Abnutzung.
- Überprüfen Sie die Flanschverbindungen auf Undichtigkeiten und Anzeichen einer Lockerung.
- Überwachen Sie Schläuche, die mit abrasiven Medien verwendet werden, auf ungewöhnliche Verschleißmuster.
- Stellen Sie den Betrieb ein und beurteilen Sie die Arbeitsbedingungen erneut, wenn strukturelle Schäden oder ein abnormaler Schlauchzusammenbruch beobachtet werden.
Bei der Installation sollte außerdem sichergestellt werden, dass die Flanschflächen, Schraubenlöcher, Dichtflächen und passenden Komponenten korrekt ausgerichtet sind. Der Schlauch darf nicht in eine Position gezwungen werden, die zu unnötiger mechanischer Belastung führt.
Häufig gestellte Fragen
Was sind die Hauptvorteile eines flexiblen Gummiflanschschlauchs mit großem Durchmesser?
Seine Hauptvorteile liegen in der Kombination aus großer Förderleistung und flexibler Anschlussmöglichkeit. Es kann dort eingesetzt werden, wo Gerätevibrationen, Rohrleitungsverschiebungen, Installationsabweichungen oder Bewegungen mobiler Geräte ausgeglichen werden müssen.
Kann JIDONGDA den Flansch nach Kundenzeichnungen herstellen?
Ja. Flanschkonfigurationen können gemäß geltenden Normen, Abmessungen, Verbindungsanforderungen oder Kundenzeichnungen bestätigt werden. Auch das Flanschmaterial kann entsprechend den Projektanforderungen ausgewählt werden.
Kann dieser Schlauchtyp für mineralische Gülle verwendet werden?
Ja. Es kann für Mineralschlammanwendungen konfiguriert werden. Allerdings sollten Partikelgröße, Schlammkonzentration, Durchflussrate, Druck, Temperatur und Verschleißbedingungen angegeben werden, damit die geeignete innere Gummimischung und Verstärkungsstruktur bewertet werden kann.
Kann der Schlauch für nicht standardmäßige Anwendungen angepasst werden?
Ja. Die Anpassung kann Durchmesser, Länge, Druck, Vakuumdruck, Temperatur, Flanschkonfiguration, Gummimischung und Farbe umfassen. Bei der Spezifikationsbestätigung können Kundenzeichnungen, Muster oder detaillierte technische Parameter verwendet werden.
Welche Informationen sollte ich bei der Angebotsanfrage angeben?
Zu den nützlichsten Informationen gehören Innendurchmesser, Länge, Arbeitsdruck, Vakuumbedarf, Fördermedium, Temperatur, Durchflussrate, Biege- oder Verschiebungsanforderungen, Flanschstandard, Flanschabmessungen, Menge und Bestimmungsort.
Was ist die typische Lieferzeit?
Standardprodukte können in der Regel innerhalb von etwa 7 bis 20 Werktagen bestellt werden, während kundenspezifische Produkte und Sonderspezifikationen gemäß den tatsächlichen Bestellanforderungen bestätigt werden sollten.
Abschluss
Ein gut ausgewählter flexibler Schlauch mit großem Durchmesser kann eine effektive Verbindung zwischen Rohrleitungen mit hoher Kapazität und Geräten bieten, bei denen es zu Bewegungen, Vibrationen, Installationsabweichungen oder anspruchsvollen Medien kommt. Durch die Kombination aus flexibler Gummikonstruktion, Verstärkungsschichten und Flanschverbindungen eignet sich dieser Schlauch für ein breites Spektrum von Bergbau-, Bagger-, Hafen-, Bau-, Sand- und Kies- sowie industriellen Förderanwendungen.
JIDONGDA unterstützt kundenspezifische Konfigurationen basierend auf Durchmesser, Länge, Druck, Vakuum, Temperatur, Fördermedium, Flanschanforderungen und Gummimischung. Bei Projekten, bei denen Standard-Schlauchspezifikationen die Installationsbedingungen nicht vollständig erfüllen können, ermöglicht die Bereitstellung vollständiger technischer Informationen eine genauere Bewertung der Schlauchstruktur und Verbindungskonfiguration. Wenn Sie eine zuverlässige Lösung für eine anspruchsvolle Rohrleitungsverbindung suchen,Kontaktieren Sie unsmit Ihren Zeichnungen, Betriebsparametern oder Projektanforderungen, um mit JIDONGDA eine geeignete maßgeschneiderte Schlauchlösung zu besprechen.
