Gummischlauch mit Saug- und Druckflansch und großem Durchmesser

Gummischlauch mit Saug- und Druckflansch und großem Durchmesser ist eine Art Industrieschlauch, der für den flexiblen Transport von Medien mit großem Durchfluss verwendet wird. Es löst hauptsächlich die Verbindung, Verschiebung und Anpassung der Saug-/Auslassbedingungen zwischen festen Rohrleitungen und Pumpen, Geräten oder beweglichen Rohrleitungssystemen.

Den vorliegenden Produktinformationen zufolge wird diese Baureihe hauptsächlich zur Förderung von Wasser, Meerwasser, Gülle, Mineralschlamm, Sand, Kies, Rückständen und einigen industriellen Flüssigkeiten eingesetzt.

JIDONGDA Hose kann Produkte gemäß Kundenspezifikationen, technischen Parametern, Zeichnungen oder tatsächlichen Betriebsbedingungen konfigurieren.

Beim Kauf wird empfohlen, den Innendurchmesser, die Länge, den Arbeitsdruck, den Vakuumdruck, das Medium, die Temperatur und den Flanschstandard zu bestätigen, um sicherzustellen, dass die Schlauchstruktur zum tatsächlichen Rohrleitungssystem passt.

Im Vergleich zu gewöhnlichen Schläuchen, die hauptsächlich für die Überdruckförderung verwendet werden, verfügt dieses Produkt über eine spiralförmige Stahldrahtunterstützungsoption in der Struktur, die Unterstützung für Saug- und Vakuumanwendungen bieten kann.

Die mehrschichtige Gewebe-/Kordelgewebe-Verstärkungsschicht wird verwendet, um dem Arbeitsdruck standzuhalten, während der innere Gummi und der äußere Gummi entsprechend dem Medium, der Temperatur und der Betriebsumgebung ausgewählt werden.

Funktionsprinzip und strukturelle Kombination

Der Saug- und Druckflansch-Gummischlauch mit großem Durchmesser erreicht den Medientransport durch die Kombination von:

Innere Gummischicht + Verstärkungsschicht + Spiralstahldrahtrahmen (je nach Modellkonfiguration) + Äußere Gummischicht + Endflansche

Im Entladebetrieb wird der Innendruck hauptsächlich durch die Verstärkungsschicht unterstützt.

Während des Saug- oder Vakuumbetriebs bietet das spiralförmige Stahldrahtgerüst eine umlaufende Unterstützung und trägt so dazu bei, das Risiko einer Abflachung und eines Zusammenbruchs des Schlauchs zu verringern.

Die Endflansche werden für Schraubverbindungen mit Pumpen, Ventilen, Rohrleitungen und anderen Geräten verwendet.

Flanschspezifikationen können anhand der Rohrleitungsnormen vor Ort oder Kundenzeichnungen bestätigt werden, wodurch Installationsprobleme durch nicht übereinstimmende Anschlussmaße reduziert werden.

Abbildung der Produktstruktur

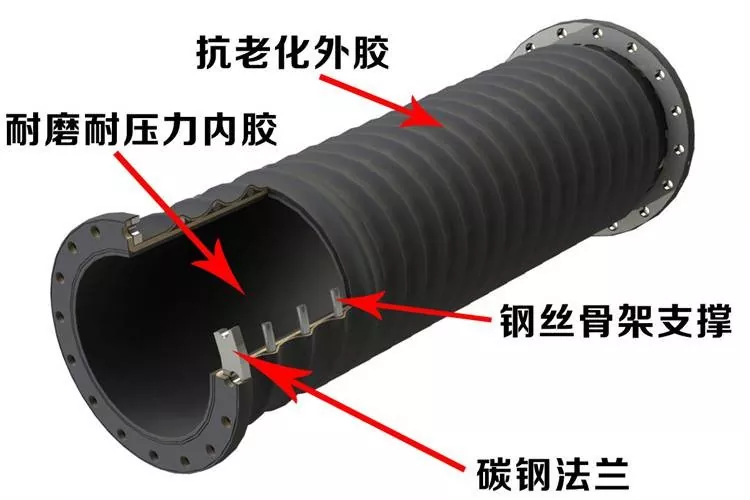

Struktur: Verschleißfester Innengummi, Verstärkungsschicht, spiralförmiges Stahldrahtgerüst, Außengummi und Kohlenstoffstahlflansch

Beschreibung der Hauptstruktur

• Innere Gummischicht:
Direkter Kontakt zum Fördermedium. Geeignete Gummimaterialien können je nach Medien wie Wasser, Schlamm, Mineralschlamm, Sand und Kies sowie den tatsächlichen Betriebsbedingungen ausgewählt werden.

• Verstärkte Stoffschicht:
Verwendet eine mehrschichtige Kordgewebe-/Gewebeverstärkungsstruktur, um der Hauptdruckbelastung standzuhalten.

• Spiralstahldrahtgerüst:
Wird für strukturelle Lösungen verwendet, die eine Saug- oder Vakuumförderung erfordern, und bietet Unterstützung für den Schlauchkörper.

• Äußere Gummischicht:
Bietet äußeren Schutz und kann je nach Alterungsbeständigkeit, Abriebfestigkeit und Einsatzbedingungen im Freien ausgewählt werden.

• Endflansch:
Kann mit Flanschen aus Kohlenstoffstahl oder Edelstahl ausgestattet und entsprechend den Kundennormen, Abmessungen oder Zeichnungen angepasst werden.

Hauptvorteile

Förderung mit großem Durchmesser:
Erhältlich in verschiedenen Ausführungen mit großem Durchmesser, geeignet für den Medientransport mit großem Durchfluss. Der tatsächlich verfügbare Durchmesserbereich muss entsprechend den technischen Anforderungen bestätigt werden.

Ansaug- und Auslassanpassungsfähigkeit:
Je nach konstruktiver Ausgestaltung kann es zur Medienansaugung, -austragung oder zur kombinierten Saug- und Austragsförderung eingesetzt werden.

Bequeme Flanschverbindung:
Flansche können nach gängigen Standards wie GB, DIN, ANSI, JIS, ASME und Kundenzeichnungen konfiguriert werden.

Optionale verschleißfeste Lösungen:
Für abrasive Medien wie Schlamm, Mineralschlamm, Sand und Kies können je nach Verschleißbedingungen geeignete Innengummi- und Verstärkungsstrukturen ausgewählt werden.

Flexible Verbindung:
Gummischläuche bieten eine gewisse Biege- und Verschiebungsanpassungsfähigkeit und eignen sich für Gerätevibrationen, Rohrleitungsverschiebungen und Installationsabweichungsbedingungen.

Angepasst an die Arbeitsbedingungen:
Basierend auf Durchmesser, Länge, Druck, Vakuumdruck, Temperatur, Gummimaterial, Flanschspezifikationen und Farbe sind OEM- und nicht standardmäßige kundenspezifische Anpassungen möglich.

Technische Spezifikationen

Die folgenden Parameter sind aus den vorhandenen Produktinformationen zusammengestellt. Da unterschiedliche Durchmesser, Strukturen, Längen und Betriebsbedingungen die endgültige Leistung beeinflussen können, sind für den formellen Kauf die bestätigten technischen Parameter/Zeichnungen maßgebend.

Hinweis zur Spezifikationsbestätigung:
Die ursprünglichen Produktinformationen enthalten zwei unterschiedliche Durchmesserbereichsbeschreibungen: „DN100–DN1000“ und „DN100–DN2000“, während die aktuelle Parametertabelle bis DN500 auflistet. Um inkonsistente Informationen auf der Website zu vermeiden, wird empfohlen, vor der Veröffentlichung den endgültigen Lieferbereich für große Durchmesser anhand der tatsächlichen Produktions- und Liefermöglichkeiten zu bestätigen.

Anwendungsszenarien

Bergbau

Wird zum Transport von Mineralschlamm, Rückständen und Schlamm mit Partikeln verwendet.

Bei stark abrasiven Medien sollten das innere Gummimaterial und die Verstärkungsstruktur nach Partikelgröße, Konzentration, Durchflussrate und Druck ausgewählt werden.

Ausbaggern

Geeignet für Baggerschiffe, Schlammpumpen, Schlammaustragsleitungen und einige Unterwasserfördersysteme.

Kann zum Absaugen und Ablassen von Gülle, Schlamm, Sand und anderen Materialien verwendet werden.

Häfen und Terminals

Wird in Flüssigkeits- oder Materialfördersystemen verwendet, die eine große Durchmesserkapazität und flexible Verbindungen erfordern.

Flanschspezifikationen können entsprechend den Anschlussanforderungen vor Ort konfiguriert werden.

Sand und Kies

Geeignet zum Fördern von Sand, Kies, Wasser-Sand-Gemischen, Mörtel und anderen partikelhaltigen Materialien.

Verschleißfeste Strukturen können entsprechend den tatsächlichen Abriebbedingungen ausgewählt werden.

Stahlindustrie

Kann für den Transport von Industriewasser, Schlamm, Mineralschlamm und einigen industriellen Medien verwendet werden.

Auch für flexible Rohrleitungsverbindungen zwischen Großgeräten geeignet.

Bau & Ingenieurwesen

Je nach Druckniveau, Medium und struktureller Konfiguration kann es in Baumaschinen und Ingenieurprojekten für den Flüssigkeits- oder Materialtransport eingesetzt werden.

Industrieller Materialtransfer

Geeignet für industrielle Fördersysteme wie Energie-, Wasseraufbereitungs- und technische Geräte.

Je nach Medium und tatsächlichen Betriebsbedingungen stehen maßgeschneiderte Lösungen zur Verfügung.

Auswahlhilfe und Kaufbestätigung

Beim Kauf von Saug- und Druckflansch-Gummischläuchen mit großem Durchmesser ist es nicht empfehlenswert, Angebote nur auf der Grundlage des Innendurchmessers anzugeben.

Bei Saug- und Druckschläuchen wirken sich Vakuumdruck, Medienabrieb, Temperatur und Anforderungen an die Flanschverbindung auf die endgültige Strukturkonfiguration und Serviceleistung aus.

• Bestätigen Sie zunächst das Fördermedium:
Wasser, Meerwasser, Schlamm, Mineralschlamm, Tailings, Sand, Kies oder andere industrielle Medien.

• Bestätigen Sie die Arbeitsbedingungen:
Durchflussrate, Arbeitsdruck, Arbeitsvakuumdruck, mittlere Temperatur, mittlere Konzentration und Partikelgröße.

• Bestätigen Sie die Installationsanforderungen:
Innendurchmesser, Länge, Biege-/Verschiebungsanforderungen, Flanschstandard, Flanschabmessungen und Art der Dichtfläche.

• Für Anwendungen mit hohem Abrieb wie Mineralschlamm, Rückstände und Sand/Kies:
Die verschleißfeste Innengummilösung sollte bestätigt werden.

• Für Saug- oder Vakuumförderanwendungen:
Das Vakuumdruckniveau sollte angegeben werden und es sollte bestätigt werden, ob ein spiralförmiges Stahldrahtgerüst erforderlich ist.

• Für nicht standardmäßige Projekte:
Zur technischen Bestätigung empfiehlt sich die Vorlage von Zeichnungen, alten Schlauchmustern oder tatsächlichen Anschlussmaßen.

Vorsichtsmaßnahmen für den Betrieb

· Der Arbeitsdruck, der Vakuumdruck und die Temperatur dürfen den zulässigen Bereich des bestätigten Schlauchmodells nicht überschreiten. Die spezifischen Einschränkungen unterliegen den technischen Bestätigungsdokumenten des Produkts.

· Bei der Förderung abrasiver Medien wie Sand und Mineralschlamm sollte die geeignete innere Gummistruktur entsprechend den tatsächlichen Verschleißbedingungen ausgewählt und der Schlauchkörper regelmäßig überprüft werden.

· Überprüfen Sie vor der Flanschinstallation die Flanschnorm, den Bolzenlochabstand, die Dichtfläche und die Bolzenverbindungsabmessungen, um eine erzwungene Ausrichtung während der Installation zu vermeiden.

· Für Sauganwendungen sollten die Vakuumanforderungen und die Konfiguration der spiralförmigen Stahldrahtverstärkung bestätigt werden. Wenn der Schlauch ungewöhnlich flach wird, zusammenfällt oder sich verformt, stellen Sie die Verwendung des Schlauchs ein und überprüfen Sie die Betriebsbedingungen.

· Während der Installation und des Transports vermeiden Sie unnötige Stöße, Quetschungen oder Ziehen an den Flanschenden, um Schäden an den Verbindungsteilen und dem Schlauchkörper zu vermeiden.

· Für spezielle chemische Medien, Hochtemperaturmedien oder nicht standardmäßige Betriebsbedingungen geben Sie vor dem Kauf Informationen wie Medienzusammensetzung und Temperatur an. Das technische Personal muss die Materialverträglichkeit bestätigen.

Wartungs- und Lebensdauermanagement

Die tatsächliche Lebensdauer von Gummischläuchen mit großem Durchmesser hängt vom Fördermedium, dem Druck, dem Vakuum, der Temperatur, der Biegung, dem Installationszustand und der Häufigkeit der Verwendung ab.

Daher sollte sich die Wartung auf Folgendes konzentrieren:

Regelmäßige Inspektion + Betriebszustandsaufzeichnungen + rechtzeitige Behandlung anormaler Bedingungen

· Überprüfen Sie regelmäßig, ob die äußere Gummischicht Risse, ungewöhnliche Abnutzung, Ausbeulungen oder andere sichtbare Schäden aufweist.

· Überprüfen Sie, ob der Flanschverbindungsbereich Lockerheit, Undichtigkeiten oder ungewöhnliche Verformungen aufweist.

· Überprüfen Sie den Zustand des Schlauchs während des Ansaug- und Auslassvorgangs und achten Sie auf ungewöhnliche Abflachungen, Zusammenbrüche oder Verformungen.

· Für abrasive Medien wie mineralische Aufschlämmung und Sand/Kies notieren Sie die Verschleißbedingungen entsprechend der tatsächlichen Nutzung als Referenz für zukünftige Auswahloptimierungen.

· Wenn der Schlauch außer Betrieb ist, vermeiden Sie eine langfristige Kompression durch scharfe Gegenstände. Vermeiden Sie unnötiges Biegen und Stöße bei der Handhabung und Lagerung.

· Wenn ungewöhnlicher Druck, offensichtliche Leckagen, strukturelle Schäden oder eine abnormale Verbindung auftreten, stellen Sie die Verwendung des Schlauchs ein und führen Sie eine technische Inspektion durch.

Qualitätskontrolle und Lieferung

Gemäß den vorhandenen Produktinformationen können fertige Produkte gemäß Produktspezifikationen und Kundenanforderungen geprüft werden, darunter:

· Aussehen

· Innendurchmesser

· Außendurchmesser

· Länge

· Flanschabmessungen

· Druck

· Vakuum/Unterdruck

· Härte

· Gummileistung

Wenn Kunden spezielle Prüfanforderungen haben, sollten die Prüfpunkte und Abnahmestandards vor der Bestellung bestätigt werden.

Für kundenspezifische Produkte können Spezifikationen, Flanschanforderungen, Druckniveau, Vakuumdruck, Fördermedium und Lieferanforderungen während der technischen Bestätigungsphase bestätigt werden.

FAQ

1. Welche Spezifikationen sind für Saug- und Druckgummischläuche mit großem Durchmesser verfügbar?

In den aktuellen Parameterinformationen sind gängige Innendurchmesser aufgeführt, darunter DN100, DN150, DN200, DN250, DN300, DN400 und DN500 mm. Größere Größen können je nach Projektanforderungen technisch bestätigt werden.

2. Können Flansche am Schlauch angebracht werden?

Ja. Das Produkt verwendet Flanschverbindungen und kann nach GB-, DIN-, ANSI-, JIS-, ASME-Standards oder Kundenzeichnungen ausgestattet werden.

3. Kann es für den Transport von Mineralschlamm und Rückständen verwendet werden?

Ja. Je nach Schlammkonzentration, Partikelgröße, Durchflussrate, Druck und Temperatur können geeignete verschleißfeste Strukturen ausgewählt werden. Die endgültige Lösung muss entsprechend den tatsächlichen Betriebsbedingungen bestätigt werden.

4. Kann es für Baggerprojekte verwendet werden?

Ja. Der Schlauch kann je nach Medium, Druck, Vakuumanforderungen und Installationsmethode des Baggersystems ausgewählt werden.

5. Kann es gemäß den Zeichnungen angepasst werden?

Ja. Kunden können Zeichnungen, Muster oder detaillierte technische Parameter zur Bestätigung des Schlauchkörpers und der Flanschstruktur bereitstellen.

6. Was ist das MOQ?

MOQ hängt vom Produkttyp, der Spezifikation, der Länge und den Anpassungsanforderungen ab.

Standardprodukte können den Einkauf von Kleinserien unterstützen. Die konkrete Menge muss im Angebot bestätigt werden.

7. Können Muster zur Verfügung gestellt werden?

Für einige Standardprodukte können Muster oder Musterunterstützung bereitgestellt werden. Musterkosten und Transportkosten werden entsprechend der spezifischen Produkt- und Bestellsituation bestätigt.

8. Wie lange ist die Lieferzeit?

Standardprodukte benötigen in der Regel 7–20 Werktage.

Für kundenspezifische Produkte, Schläuche mit großem Durchmesser und Sonderspezifikationen muss die Lieferzeit je nach Struktur, Menge und Produktionsanforderungen bestätigt werden.

Vor der Bestellung erhalten Sie einen klaren Lieferplan.

9. Wie wird die Qualität bei Großbestellungen gewährleistet?

Qualitätsprüfungen können gemäß Produktspezifikationen und Kundenanforderungen durchgeführt werden, einschließlich Aussehen, Abmessungen, Flansch-, Druck- und Vakuumprüfungen.

Besondere Prüfpunkte sollten vor dem Kauf bestätigt werden.
