Geflochtener Metallschlauch aus Edelstahl

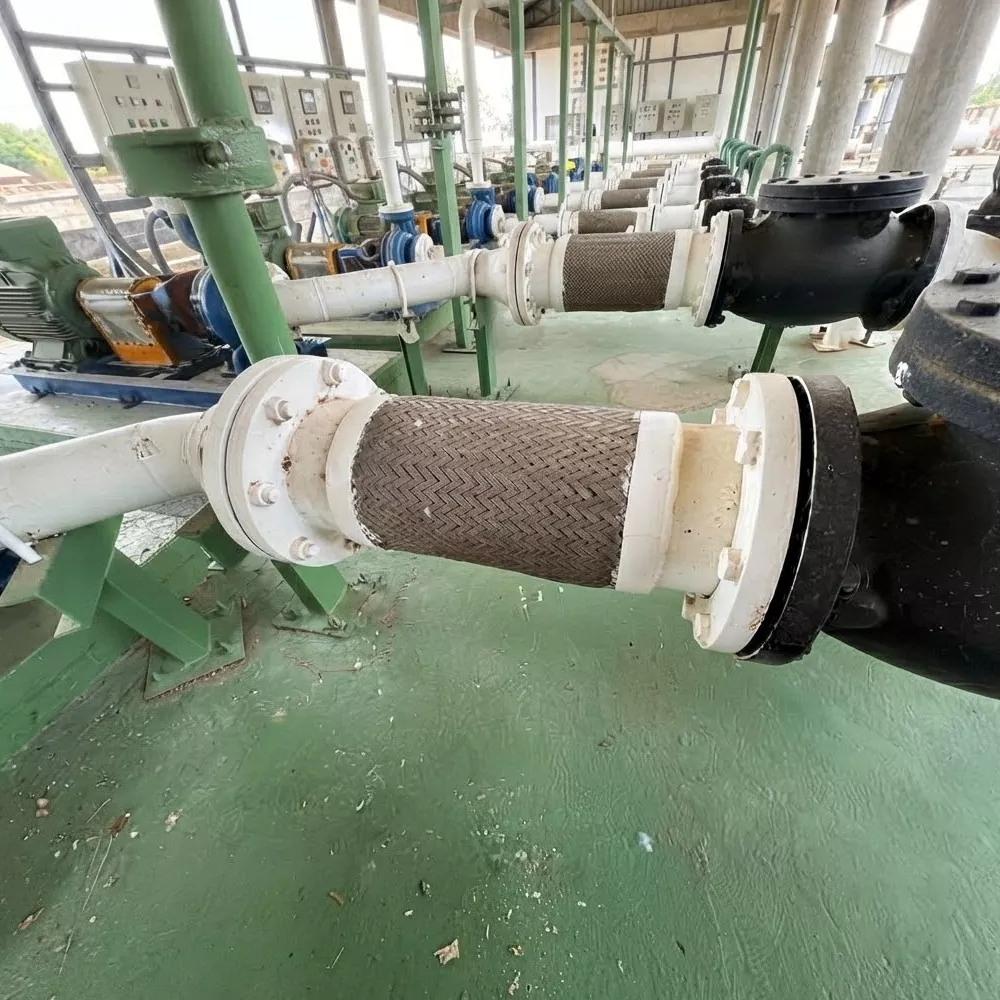

Herkömmliche starre Rohrleitungen sind anfällig für Risse, lose Verbindungen und Undichtigkeiten, die durch Gerätevibrationen, mehrachsige Verschiebungen oder thermische Verformung verursacht werden. Durch die Kombination von Flexibilität, mechanischem Schutz und zuverlässiger Abdichtung sind geflochtene Metallschläuche von JIDONGDA eine hervorragende Alternative zu starren Rohrleitungen. Ihre zweischichtige Schutzstruktur – bestehend aus einem inneren Wellrohr zur Aufnahme von Verformungen und einem äußeren Geflecht für verbesserten Schutz – absorbiert Betriebslasten und gleicht Rohrleitungsverschiebungen aus. Diese Schläuche behalten ihre Dichtungsintegrität und Leistungsstabilität langfristig bei, selbst unter Bedingungen extremer Temperaturen und Druckschwankungen. Sie werden häufig zur Verbindung von Flüssigkeitstransportsystemen im Zusammenhang mit rotierenden Geräten (z. B. Pumpen, Kompressoren und Generatorsätzen) verwendet und sind eine Schlüsselkomponente moderner industrieller Hydrauliksysteme.

Wichtige Produktvorteile

1. Kompensation von Mehrebenenverschiebungen

Nimmt axiale, seitliche und Winkelverschiebungen auf; Entlastet Rohrleitungen, die durch den Gerätebetrieb und thermische Ausdehnung/Kontraktion verursacht werden, und beugt so Rohrbrüchen und einer Lockerung der Verbindungen vor.

2. Effektive Vibrationsdämpfung und Schutz

Absorbiert und isoliert Vibrationen von rotierenden Geräten (z. B. Pumpen und Kompressoren) effizient und verhindert so die Übertragung auf benachbarte Komponenten und Rohrleitungen, was die Ausfallraten von Geräten erheblich reduziert.

3. Ultraweiter Temperaturbereich

Hält Temperaturen von -196 °C bis +450 °C stand und erfüllt die Betriebsanforderungen für extreme Bedingungen wie den Transport kryogener Flüssigkeiten, die Zirkulation von Hochtemperaturdampf und die Übertragung heißer Industriemedien.

4. Hervorragende Korrosionsbeständigkeit

Hergestellt aus Edelstahl SS304 oder SS316L, um Beständigkeit gegen Oxidation, Säuren, Laugen und abrasiven Verschleiß zu gewährleisten. Bietet Langzeitstabilität in aggressiven Umgebungen (z. B. Marine- und Chemieindustrie) und garantiert eine längere Lebensdauer.

5. Kompaktheit, Flexibilität und einfache Installation

Leichtes und biegsames Material ermöglicht die Verlegung innerhalb begrenzter oder komplexer Geräteräume; Dies vereinfacht die Installation und verkürzt die Projektzeit.

6. Anpassbare Spezifikationen und Verbindungstypen

Unterstützt verschiedene Anschlussoptionen, einschließlich BSP- und NPT-Gewinde, ANSI/DIN-Flansche, Schnellkupplungen und Schweißenden; Durchmesser, Länge und Flechtkonfiguration (ein- oder doppellagig) können an spezifische Betriebsbedingungen angepasst werden.

Strenge Leistungstests und Qualitätskontrolle

1. Prüfnormen

Die geflochtenen Metallschläuche aus Edelstahl werden in strikter Übereinstimmung mit den industriellen Rohrleitungssicherheitsstandards EN ISO 10380 und ASME B31.3 hergestellt und getestet; Sie erfüllen internationale technische Anforderungen hinsichtlich Sicherheit, Flexibilität und Vibrationsdämpfung für Industrieanlagen.

2. Simulierte Betriebsbedingungen

Es werden umfassende Tests durchgeführt, die sowohl Standard- als auch extreme industrielle Betriebsbedingungen abdecken, einschließlich längerer dynamischer Vibrationsbelastungen, Simulation multidirektionaler Verschiebungen, zyklischer Drucktests bei 25 bar und Temperaturwechsel über einen Bereich von -196 °C bis +450 °C.

3. Wichtige Testergebnisse

- Impulsermüdungstest: Simulierter Betrieb mit mehr als 250.000 Zyklen; behielt bei längeren Vibrationen und Druckschwankungen eine stabile Flexibilität und Dichtheit bei, ohne Anzeichen einer Verschlechterung oder eines Ausfalls.

- Verbindungsfestigkeitstest: Die Anschlüsse haben die Berst- und mechanischen Belastungstests erfolgreich bestanden und gewährleisten so die Zuverlässigkeit der Verbindung und eine leckagefreie Abdichtung, was den Bedarf an künftigen Wartungsarbeiten erheblich reduziert.

- Strukturstabilitätstest: Nach längeren Temperaturwechsel- und Vibrations-/Schocktests behielten die Geflechtschicht und das gewellte Innenrohr ihre strukturelle Integrität ohne Verformung oder Beschädigung bei und zeigten eine überlegene Ermüdungsfestigkeit.

Praktisches Anwendungsbeispiel

Fall 1: Anwendung im Hydrauliksystem einer Stranggießmaschine (CCM) in einem Hüttenwerk

Ein großes inländisches metallurgisches Unternehmen verwendete ursprünglich starre Kupferrohre im Hydrauliksystem seiner Stranggießmaschine. Anhaltende Vibrationen der Ausrüstung und häufiges Biegen der Rohre führten zu Verdrehungen und Undichtigkeiten, was zu häufigen Wartungsstillständen und hohen Betriebskosten führte. Nach der Umstellung auf geflochtene Metallschläuche aus Edelstahl von JIDONGDA, die einem Betriebsdruck von 8 MPa bei einem minimalen Biegeradius von nur dem Dreifachen des Rohrdurchmessers standhalten, wurden Leckage- und Bruchprobleme vollständig beseitigt. Die Geräteausfallrate sank um 90 %, und die Wartungskosten pro Einheit wurden um 40 % gesenkt, wodurch ein kontinuierlicher und stabiler Betrieb des Hydrauliksystems gewährleistet wurde.

Praktisches Anwendungsbeispiel Nr. 2: Rohrleitungsprojekt für Offshore-Plattformen

Ein auf Offshore-Projekte spezialisiertes südostasiatisches Ingenieurunternehmen benötigte Rohrleitungen zur Versorgung einer Offshore-Plattform mit Strom und Arbeitsflüssigkeiten. Die Rohrleitungen mussten rauen Betriebsbedingungen standhalten, darunter Salzsprühkorrosion, durch Wind und Wellen verursachte Vibrationen sowie Temperaturschwankungen. JIDONGDA lieferte maßgeschneiderte Schläuche mit korrosionsbeständigem Edelstahlgeflecht SS316L und schützenden Außenmänteln. Nach drei Jahren ununterbrochenem Offshore-Betrieb zeigten die Schläuche keine Anzeichen von Korrosion, Undichtigkeiten oder strukturellen Schäden. Sie hielten der aggressiven Meeresumgebung erfolgreich stand, gewährleisteten den sicheren und stabilen Betrieb des Pipelinesystems der Plattform und ermöglichten es dem Kunden, die Kosten für den Austausch und die Wartung der Ausrüstung erheblich zu senken.

Hauptanwendungsbereiche

1. Industrieausrüstung: Industriepumpen, Kompressoren, Generatorsätze, automatisierte Produktionslinien

2. Energiesektor: Anlagen für erneuerbare Energien, Wärmekraftsysteme, kryogene Flüssigkeitstransportsysteme

3. Schiffsausrüstung: Schiffsmotoren, Schiffsrohrleitungssysteme, Hilfsausrüstung für Offshore-Plattformen

4. Allgemeine Industrie: Dampf- und HVAC-Systeme, Präzisionsfertigungsgeräte, Transportsysteme für chemische Flüssigkeiten

Detaillierte technische Spezifikationen

Marken- und Servicevorteile

JIDONGDA Stainless Steel Braided Metal Hose ist ein spezialisiertes Unternehmen, das Forschung und Entwicklung, Herstellung und Vertrieb von flexiblen Edelstahlschläuchen integriert. Wir verwenden ausgereifte Produktionsprozesse – einschließlich Formen, Flechten und Schweißen – und halten uns strikt an Herstellungsstandards, um sicherzustellen, dass unsere Produkte den internationalen Industrienormen entsprechen. Mit jahrelanger Erfahrung in der Zusammenarbeit mit globalen Geräteherstellern, Ingenieurunternehmen und industriellen Wartungsanbietern exportieren wir unsere Produkte nach Nord- und Lateinamerika, Europa und Asien. Wir bieten OEM-Dienstleistungen und kundenspezifische Designlösungen mit kurzen Durchlaufzeiten sowie professionelle technische Unterstützung für Installation und Betrieb und liefern kostengünstige Industrieschlauchlösungen für Kunden weltweit.

Häufig gestellte Fragen

Frage 1: Können geflochtene JIDONGDA-Metallschläuche aus Edelstahl mehrdimensionale Rohrleitungsverschiebungen ausgleichen?

Unsere Produkte sind speziell für die Bewältigung dreidimensionaler Rohrleitungsverformungen konzipiert. Die Schläuche kompensieren präzise axiale, seitliche und Winkelverschiebungen, die durch den Gerätebetrieb und thermische Schwankungen verursacht werden, und bewahren gleichzeitig die strukturelle Integrität und die Dichtigkeit.

Frage 2: Was ist der Unterschied zwischen SS304- und SS316L-Schlauchmaterialien und welches sollte ich wählen?

A2: SS304 bietet ein optimales Preis-Leistungs-Verhältnis sowie eine gute Oxidationsbeständigkeit und eignet sich daher für Standardindustrieanwendungen mit Dampf, gereinigtem Wasser und allgemeinen Industriegasen. SS316L bietet eine hervorragende Beständigkeit gegen saure und alkalische Korrosion sowie eine verbesserte Schlagzähigkeit bei niedrigen Temperaturen und eignet sich daher ideal für anspruchsvolle Anwendungen wie Meeresumgebungen, chemische Verarbeitung und Handhabung kryogener Flüssigkeiten. Die Materialauswahl kann auf spezifische Betriebsbedingungen und die Art des Mediums zugeschnitten werden.

F3: Bietet JIDONGDA maßgeschneiderte Schläuche an?

A3: Ja. Spezifikationen wie Schlauchdurchmesser und -länge, Geflechtschichten sowie die Art der Endanschlüsse und Schutzabdeckungen können individuell an die Anforderungen des Kunden angepasst werden. Unser technisches Team ist bereit, maßgeschneiderte Lösungen basierend auf spezifischen Betriebsbedingungen und Geräteparametern zu entwickeln; Wir wickeln auch Produktionsaufträge nach kundenspezifischen Spezifikationen ab.
