Wie kann ein drahtverstärkter Gummischlauch mit Flansch und großem Durchmesser die Effizienz der Materialübertragung bei hoher Beanspruchung verbessern?

JIDONGDAbietet dieDrahtverstärkter Gummischlauch mit Flansch und großem Durchmesserfür anspruchsvolle industrielle Saug- und Auslassanwendungen, bei denen strukturelle Stabilität, zuverlässige Verbindungen und der Materialtransport großer Mengen unerlässlich sind. Dieser flexible Schlauch wurde für den Transport von Wasser, Schlamm, Schlamm, Sand und kompatiblen mineralischen Materialien entwickelt und kombiniert eine mehrschichtige Gummistruktur, eine spiralförmige Stahldrahtverstärkung und anpassbare Flanschverbindungen, um den praktischen Herausforderungen von Bergbau-, Bagger- und industriellen Pumpsystemen gerecht zu werden.

Ein drahtverstärkter Gummischlauch mit Flansch und großem Durchmesser ist so konzipiert, dass er seine Form während des Saugvorgangs beibehält und gleichzeitig den Druckanforderungen von Entladungsanwendungen gerecht wird. Seine spiralförmige Stahldrahtverstärkung hilft, Verformungen nach innen bei Unterdruck zu widerstehen, während die Gummischichten den Schlauch schützen und verschiedene transportierte Medien aufnehmen. Flanschenden vereinfachen die Integration mit Pumpen, Baggergeräten und festen Rohrleitungen. In diesem Leitfaden werden die Schlauchstruktur, das Funktionsprinzip, industrielle Anwendungen, Auswahlkriterien und Wartungspraktiken erläutert, um Ingenieurteams bei der Festlegung einer geeigneten Lösung für ihre Betriebsbedingungen zu unterstützen.

Inhaltsverzeichnis

1. Was ist ein drahtverstärkter Gummiflanschschlauch mit großem Durchmesser?
2. Wie funktioniert seine verstärkte Struktur?
3. Was sind die wichtigsten Leistungsvorteile?
4. Welche Branchen profitieren von diesem Schlauch?
5. Wie ist der Vergleich mit anderen Schlauchtypen?
6. Wie wählt man den richtigen Schlauch aus?
7. Welche Installations- und Wartungspraktiken sind wichtig?
8. Häufig gestellte Fragen
9. Fazit und Produktanfrage

Was ist ein drahtverstärkter Gummiflanschschlauch mit großem Durchmesser?

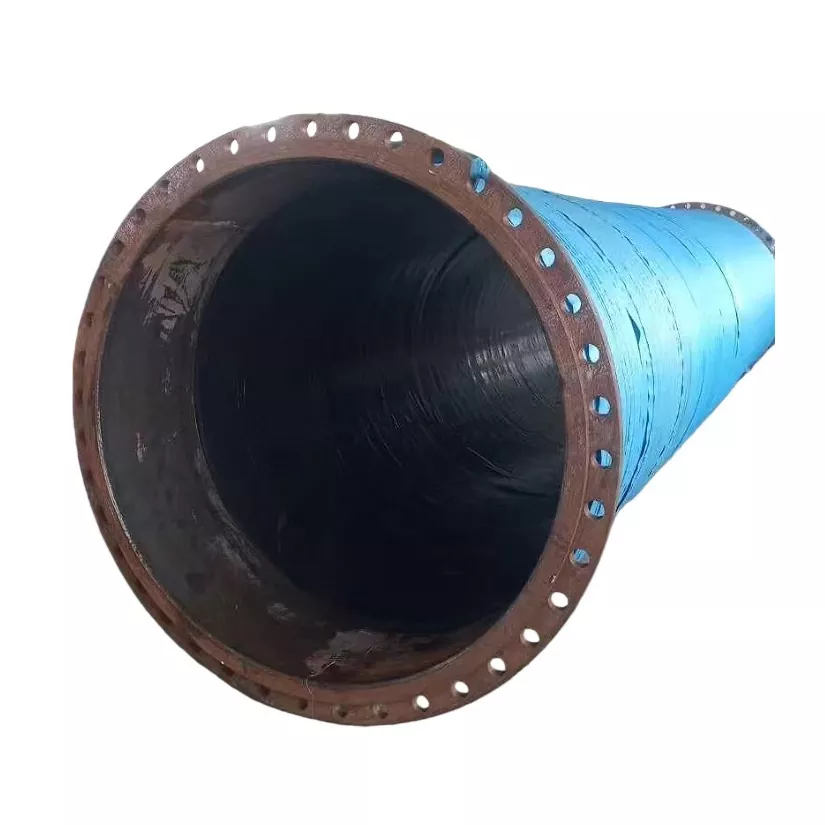

Ein drahtverstärkter Gummischlauch mit Flansch und großem Durchmesser ist eine flexible Rohrleitungskomponente, die für den Transport großer Flüssigkeitsmengen und kompatibler Fest-Flüssigkeits-Gemische entwickelt wurde. Dies ist besonders nützlich, wenn herkömmliche starre Rohre schwierig zu installieren sind, Geräte flexible Verbindungen erfordern oder die Rohrleitung sowohl unter Saug- als auch unter Druckbedingungen betrieben werden muss.

Das charakteristische Merkmal ist der spiralförmige Stahldraht, der in die Schlauchwand eingebettet ist. Im Gegensatz zu einem Gummischlauch, der nur auf seinem Elastomerkörper und der Textilverstärkung beruht, sorgt diese Konstruktion für eine umlaufende Unterstützung, die dem Schlauch hilft, dem äußeren Druck während des Vakuumbetriebs standzuhalten.

JIDONGDA entwickelt diesen Schlauch für folgende Anwendungen:

• Wassertransfer und industrielle Flüssigkeitshandhabung.
• Transport von Gülle, Schlamm, Sand und mineralischem Material.
• Bagger- und Sedimententfernungssysteme.
• Bergbau- und Zuschlagstoffverarbeitungsbetriebe.
• Flexible Verbindungen zwischen Pumpen, Geräten und Rohrleitungen.

Für Käufer, die verschiedene Konfigurationen bewerten, bietet die Produktseite für drahtverstärkte Schläuche von JIDONGDA einen Ausgangspunkt für die Überprüfung der Produktstruktur und der Anpassungsoptionen.

Wie funktioniert seine verstärkte Struktur?

Die Leistung eines Industrieschlauchs mit großem Durchmesser hängt von der koordinierten Funktion seiner Gummimischungen, Verstärkungsschichten, Stahldrahtstruktur und Endverbindungen ab. Jede Komponente erfüllt eine andere Betriebsanforderung.

1. Innere Gummischicht

Das Innenrohr berührt das Fördergut direkt. Seine Zusammensetzung sollte entsprechend den chemischen Eigenschaften, den Partikeleigenschaften und der Betriebstemperatur des Mediums ausgewählt werden. Bei abrasivem Schlamm oder Sand kann eine entsprechend formulierte verschleißfeste Gummimischung dazu beitragen, innere Erosion und vorzeitigen Ausfall zu reduzieren.

2. Hochfeste Verstärkungsschichten

Gewebe oder andere spezifizierte Verstärkungsschichten sorgen für zusätzliche strukturelle Festigkeit und tragen dazu bei, dass der Schlauch dem Innendruck beim Entleeren standhält. Ihre Anordnung und Spezifikationen sollten den vorgesehenen Arbeitsdruck- und Betriebsbedingungen entsprechen.

3. Spiralstahldrahtverstärkung

Der eingebettete Stahldraht bildet ein Stützgerüst um den Schlauchumfang. Beim Ansaugen kann der äußere Atmosphärendruck einen unzureichend gestützten Schlauch nach innen drücken. Die Spiralverstärkung trägt dazu bei, den inneren Strömungskanal zu erhalten und das Risiko einer Abflachung oder eines Zusammenbruchs zu verringern.

4. Schützende äußere Gummiabdeckung

Die Außenschicht schützt den Schlauch vor äußerem Abrieb, Stößen, Witterungseinflüssen und mechanischen Beschädigungen. Die geeignete Abdeckmasse hängt von der Installationsumgebung und der voraussichtlichen Belastung ab.

5. Flanschendverbindungen

Flanschenden ermöglichen den Anschluss des Schlauchs an kompatible Pumpen, Baggergeräte und feste Rohrleitungsabschnitte. JIDONGDA kann Flanschabmessungen und Anschlussanordnungen gemäß den geltenden Normen oder Kundenzeichnungen konfigurieren, vorbehaltlich der technischen Bestätigung.

Was sind die wichtigsten Leistungsvorteile?

Verbesserte Stabilität unter Unterdruck

Die Vakuumbeständigkeit ist ein Hauptgrund für die Spezifikation eines drahtverstärkten Gummischlauchs mit Flansch und großem Durchmesser. Der spiralförmige Stahldraht sorgt dafür, dass der Schlauchquerschnitt beim Ansaugen erhalten bleibt und sorgt so für einen stabileren Materialfluss. Die tatsächliche Vakuumleistung hängt vom Drahtabstand, Schlauchdurchmesser, Verstärkungsdesign, Länge, Biegebedingungen und Betriebsdruck ab.

Unterstützung bei Saug- und Entladevorgängen

Viele industrielle Transfersysteme erfordern einen Schlauch, um den Unterdruck beim Ansaugen und den Überdruck beim Ausstoß zu bewältigen. Eine ordnungsgemäß spezifizierte Konstruktion berücksichtigt beide Bedingungen durch ihr kombiniertes Bewehrungssystem. Käufer sollten die Nenngrenzen für jeden Betriebsmodus überprüfen und nicht davon ausgehen, dass die Eignung für den einen die Eignung für den anderen garantiert.

Materialtransfer in großen Mengen

Ein großer Innendurchmesser kann erhebliche Durchflussraten bewältigen, wenn der Schlauch die richtige Größe für die Pumpe und das System hat. Die Auswahl eines geeigneten Durchmessers trägt dazu bei, Strömungsanforderungen, Geschwindigkeit, Druckverlust und die Eigenschaften des transportierten Materials auszugleichen.

Flexible Geräteintegration

Die Gummikonstruktion nimmt Bewegungen auf und erleichtert den Anschluss von Geräten, die möglicherweise nicht perfekt an einer starren Rohrleitung ausgerichtet sind. Flanschverbindungen bieten auch eine praktische Schnittstelle für Installation, Inspektion und Austausch, wenn sie für die entsprechende Ausrüstung ausgelegt sind.

Projektspezifische Konfiguration

Schlauchdurchmesser, Länge, Gummimischung, Verstärkungsstruktur und Flanschkonfiguration können gemeinsam berücksichtigt werden. Dadurch kann die Schlauchleitung die tatsächlichen Betriebsbedingungen widerspiegeln, anstatt sich auf eine generische Spezifikation zu verlassen.

Welche Branchen profitieren von diesem Schlauch?

Bergbau und Mineralverarbeitung

Bergbaubetriebe transportieren häufig Schleifschlamm, Rückstände und mineralhaltige Gemische zwischen Verarbeitungsanlagen und ausgewiesenen Lagerbereichen. Ein geeigneter Schlauch kombiniert eine kompatible innere Gummimischung mit einer Verstärkung, die auf die zu erwartenden Druck- und Vakuumbedingungen ausgelegt ist.

Baggerarbeiten und Sedimententfernung

Baggersysteme transportieren Sand, Schluff, Schlamm und Sedimente über Saug- und Abflussleitungen. Flexible Flanschschläuche können Pumpen und Baggergeräte verbinden und gleichzeitig die Installationsbewegungen berücksichtigen. Der Schlauch muss entsprechend der tatsächlichen Feststoffkonzentration, Partikelgröße, Strömungsbedingungen und Meeres- oder Süßwasserumgebung ausgewählt werden.

Sand- und Kieshandhabung

Für die Gewinnung und Verarbeitung von Zuschlagstoffen kann die Übertragung von mit Sand oder Kies vermischtem Wasser erforderlich sein. Besonders wichtig sind Abriebfestigkeit und geeignete Strömungsgeschwindigkeit, da grobe Partikel den Verschleiß an der Schlauchauskleidung, den Biegungen und Verbindungsstellen beschleunigen können.

Industrielle Pumpsysteme

Große Pumpen benötigen möglicherweise flexible Saug- und Druckanschlüsse, um sich an Gerätebewegungen anzupassen, die Installation zu vereinfachen oder Vibrationen zu isolieren. Die Druck- und Vakuumwerte des Schlauchs müssen mit dem Betriebsbereich der Pumpe, einschließlich der Start- und Abschaltbedingungen, übereinstimmen.

Häfen und Meerestechnik

Bei Hafenbetrieben und Schifffahrtsprojekten können Schläuche mit großem Durchmesser für den Materialtransfer und Pipelineverbindungen eingesetzt werden. Für diese Umgebungen sollten Käufer auch die äußere Einwirkung, den Flanschkorrosionsschutz, die Handhabungslasten und alle projektspezifischen Schiffsanforderungen bewerten.

Wie ist der Vergleich mit anderen Schlauchtypen?

Unterschiedliche Schlauchkonstruktionen dienen unterschiedlichen Zwecken. Die beste Wahl hängt von der Strömungsrichtung, den Druckverhältnissen, dem transportierten Medium und der erforderlichen Anschlussanordnung ab.

Der Vergleich ist allgemeiner Natur und kein Ersatz für modellspezifische Daten. Die Konstruktionsdetails variieren von Hersteller zu Hersteller und es sollte davon ausgegangen werden, dass kein Schlauchtyp den anderen unter allen Bedingungen übertrifft.

Für entsprechende Anforderungen erkunden Sie JIDONGDAs Kategorien von Gummischläuchen für Baggerarbeiten mit großem Durchmesser und Gummischläuchen mit großem Durchmesser, sofern verfügbar.

Wie wählt man den richtigen Schlauch aus?

Vor dem Kauf eines drahtverstärkten Gummischlauchs mit Flansch und großem Durchmesser sollten die Entwicklungs- und Beschaffungsteams den tatsächlichen Einsatzzweck definieren und nicht ein Produkt nur anhand des Nenndurchmessers auswählen.

1. Identifizieren Sie das transportierte Medium

Geben Sie an, ob der Schlauch sauberes Wasser, Abwasser, Schlamm, Sand, Mineralschlamm oder ein anderes Material transportieren soll. Berücksichtigen Sie die chemische Zusammensetzung, die Partikelgröße, die Feststoffkonzentration und die Temperatur. Diese Details leiten die Wahl der inneren Gummimischung und des Abriebschutzes.

2. Bestätigen Sie die Durchmesser- und Durchflussanforderungen

Bestimmen Sie den erforderlichen Innendurchmesser anhand der Zieldurchflussrate, des zulässigen Druckverlusts, der Pumpeneigenschaften und der Materialtransportanforderungen. Ein über- oder unterdimensionierter Schlauch kann zu Systemineffizienzen oder Betriebsproblemen führen.

3. Legen Sie Druck- und Vakuumgrenzen fest

Sorgen Sie für den normalen Arbeitsdruck, den maximal zu erwartenden Druck, das Saugvakuum und alle Übergangsbedingungen. Fordern Sie dokumentierte Bewertungen für die vorgeschlagene Konfiguration an. Der Arbeitsdruck und die Vakuumleistung sollten nicht allein aus dem Aussehen oder der Drahtverstärkung abgeleitet werden.

4. Geben Sie Länge und Routing an

Messen Sie die erforderliche Installationslänge und identifizieren Sie Biegungen, Bewegungen und Verbindungspositionen. Beachten Sie den vom Hersteller angegebenen Mindestbiegeradius und vermeiden Sie eine Verlegung, die zu Knicken, Verdrehungen, übermäßiger Spannung oder konzentrierten Lasten an den Flanschen führt.

5. Passen Sie den Flanschstandard an

Bestätigen Sie den anwendbaren Flanschstandard, die Nenngröße, die Druckklasse, das Lochmuster, die Oberfläche, das Material und die Dichtungsanordnung. Mögliche Standards sind GB, DIN, ANSI, JIS und ASME, die Kompatibilität muss jedoch anhand der genauen passenden Ausrüstung und Projektanforderungen überprüft werden.

6. Bewerten Sie die Servicebedingungen

Berücksichtigen Sie Außeneinwirkung, Feuchtigkeit, Abrieb, Stöße, Korrosion, Betriebszyklen und den erwarteten Wartungszugang. Ein technisch verträglicher Schlauch mit ungeeignetem Außenschutz oder einer falschen Anschlussanordnung kann dennoch eine kurze Lebensdauer haben.

Für ein Angebot bereiten Sie folgende Informationen vor:

• Erforderlicher Schlauchinnendurchmesser und Gesamtlänge.
• Transportmedium und Betriebstemperatur.
• Arbeitsdruck, Maximaldruck und Saugvakuum.
• Flanschnormen, Abmessungen und Details zur passenden Ausrüstung.
• Installationslayout, Biegeanforderungen und Umgebungseinflüsse.
• Menge, Lieferanforderungen und geltende Prüfdokumente.

Welche Installations- und Wartungspraktiken sind wichtig?

Um die beabsichtigte Leistung einer verstärkten Schlauchleitung zu erreichen, ist die korrekte Installation von entscheidender Bedeutung. Selbst ein gut konzipiertes Produkt kann vorzeitig ausfallen, wenn es verdreht, zu stark gebogen, schlecht abgestützt oder außerhalb seiner Nenngrenzen betrieben wird.

Installationsempfehlungen

• Überprüfen Sie vor der Installation den Schlauchkörper, die Flanschflächen und die Dichtflächen.
• Richten Sie die passenden Flansche aus, ohne den Schlauch mit Gewalt in Position zu bringen.
• Verwenden Sie kompatible Dichtungen und Befestigungselemente und ziehen Sie die Schrauben gemäß dem geltenden Verfahren fest.
• Verhindern Sie Torsion, übermäßige Zugbelastungen und Biegungen, die enger als der angegebene Mindestradius sind.
• Sorgen Sie für geeignete Unterstützung, wenn das Gewicht der Schlauchleitung oder externe Lasten die Anschlüsse belasten könnten.
• Überprüfen Sie vor der Inbetriebnahme die Druck- und Vakuumgrenzen des Systems.

Routineinspektion

• Auf Risse, Ausbuchtungen, freiliegende Bewehrungen, Schnitte und ungewöhnliche Verformungen prüfen.
• Überprüfen Sie die Flanschverbindungen auf Undichtigkeiten, Korrosion, gelöste Befestigungselemente und beschädigte Dichtungen.
• Achten Sie auf unerwarteten Druckverlust, verringerten Durchfluss oder Anzeichen eines Saugzusammenbruchs.
• Überprüfen Sie den Abrieb in Bereichen, die groben Partikeln oder wiederholtem Kontakt ausgesetzt sind.
• Nehmen Sie beschädigte Baugruppen außer Betrieb und befolgen Sie die Inspektions- und Austauschanweisungen des Herstellers.

Die Inspektionsintervalle sollten den Schweregrad des Betriebs, die Systemkritikalität und die geltenden Verfahren vor Ort widerspiegeln. Ohne Berücksichtigung der tatsächlichen Betriebs- und Wartungshistorie kann keine feste Lebensdauer gewährleistet werden.

Häufig gestellte Fragen

1. Was ist der Hauptzweck der spiralförmigen Stahldrahtverstärkung?

Sein Hauptzweck besteht darin, eine Umfangsunterstützung bereitzustellen, die dazu beiträgt, dass der Schlauch einer Verformung nach innen unter Unterdruck standhält. Dies ist besonders wichtig bei Saugsystemen mit großem Durchmesser, bei denen ein Zusammenfallen des Schlauchs den Durchfluss behindern kann.

2. Kann dieser Schlauch sowohl saugen als auch ausstoßen?

Er kann für beide Aufgaben konzipiert werden, der zulässige Druck und das Vakuum müssen jedoch für die jeweilige Schlauchkonstruktion bestätigt werden. Käufer sollten sich nach den geltenden Bewertungen erkundigen, anstatt davon auszugehen, dass jedes Modell die gleichen Leistungsgrenzen hat.

3. Welche Materialien kann ein drahtverstärkter Gummiflanschschlauch mit großem Durchmesser transportieren?

Je nach Gummimischung und technischer Spezifikation kann es für Wasser, Schlamm, Schlamm, Sand und kompatible mineralische Materialien verwendet werden. Vor der Auswahl sollten chemische Kompatibilität, Partikelabrasivität, Temperatur und Feststoffkonzentration bewertet werden.

4. Sind die Flanschabmessungen anpassbar?

JIDONGDA weist darauf hin, dass Flanschkonfigurationen gemäß anerkannten Standards oder Kundenzeichnungen angepasst werden können. Geben Sie zur technischen Bestätigung die genauen Abmessungen, den Flanschstandard, die Druckklasse und die Anschlussdetails an.

5. Wie kann ich vorzeitigen Schlauchverschleiß reduzieren?

Wählen Sie eine geeignete innere Gummimischung, vermeiden Sie übermäßige Strömungseinschränkungen, halten Sie den angegebenen Biegeradius ein und überprüfen Sie Bereiche mit hohem Verschleiß regelmäßig. Auch der Betriebsdruck, die Eigenschaften der transportierten Partikel und die Installationsbedingungen sollten innerhalb der genehmigten Grenzen bleiben.

6. Welche Informationen werden benötigt, um ein Angebot anzufordern?

Geben Sie den Schlauchdurchmesser, die Länge, das Medium, den Arbeitsdruck, die Vakuumanforderungen, die Temperatur, die Flanschkonfiguration, die Betriebsumgebung und die Bestellmenge an. Zeichnungen oder Fotos der vorhandenen Anschlüsse können zur Klärung der Schnittstellenanforderungen beitragen.

7. Woher weiß ich, ob ein Schlauch für mein Projekt geeignet ist?

Vergleichen Sie die vorgeschlagenen Schlauchspezifikationen mit den Betriebsbedingungen und Anschlussanforderungen des Projekts. Bestätigen Sie die Druck- und Vakuumwerte, die Materialkompatibilität, die Abmessungen und die Prüfdokumentation mit dem Hersteller, bevor Sie eine Bestellung aufgeben.

Fazit: Geben Sie einen Schlauch an, der Ihren Betriebsbedingungen entspricht

Ein drahtverstärkter Flansch-Gummischlauch mit großem Durchmesser kann eine effektive Lösung für anspruchsvolle Saug- und Drucksysteme bieten, indem er eine flexible Gummikonstruktion, strukturelle Verstärkung, spiralförmige Stahldrahtunterstützung und anpassbare Flanschverbindungen kombiniert. Seine Eignung hängt von der Abstimmung des Designs auf das transportierte Medium, die erforderlichen Durchfluss-, Druck- und Vakuumbedingungen, die Installationsgeometrie und den Wartungsplan ab.

JIDONGDA bietet Anpassungsoptionen für Schlauchabmessungen, Verstärkungsstrukturen, Materialauswahl und Flanschkonfigurationen, um unterschiedliche industrielle Transferanforderungen zu unterstützen. Um Ihre Anwendung zu besprechen, sehen Sie sich die Produktdetails zu drahtverstärkten Flanschgummischläuchen mit großem Durchmesser an und bereiten Sie Ihre technischen Spezifikationen vor.Kontaktieren Sie unsBesprechen Sie noch heute Ihre Projektanforderungen, fordern Sie ein maßgeschneidertes Angebot an und ermitteln Sie eine geeignete Schlauchkonfiguration für Ihr Rohrleitungssystem.
