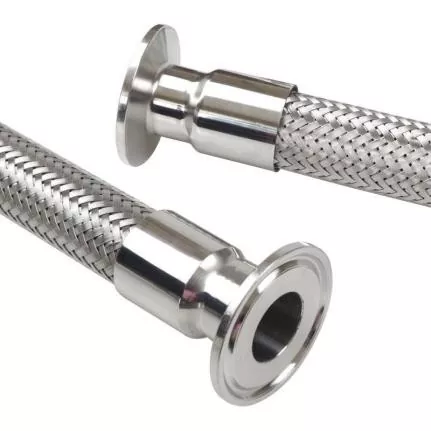

Geflochtener Metallschlauch aus Stahldraht

Der geflochtene Metallschlauch von JIDONGDA aus Stahldraht wurde speziell für anspruchsvolle Flüssigkeits- und Gastransportsysteme entwickelt, die Vibrationsfestigkeit, die Fähigkeit zur Anpassung an Fehlausrichtungen und Haltbarkeit unter extremen Temperatur- und Druckbedingungen erfordern. Im Gegensatz zu herkömmlichen Gummischläuchen oder starren Rohrleitungen kombiniert dieses Produkt die Flexibilität eines gewellten Metallrohrs mit der Druckfestigkeit eines Drahtgeflechts. Dies ermöglicht die Lösung gängiger industrieller Probleme wie Installationsschwierigkeiten, vibrationsbedingtes Versagen starrer Rohrleitungen und die kurze Lebensdauer herkömmlicher Schläuche.

Die Produkte entsprechen vollständig den internationalen Standards, einschließlich GB/T 14525, ISO 10380 und EJMA. Dank ausgefeilter Herstellungsverfahren und eines umfassenden Qualitätskontrollsystems erfüllen unsere Produkte globale Industriestandards und sind für den Einsatz in den anspruchsvollsten Umgebungen geeignet.

Produktdesign und Materialvorteile

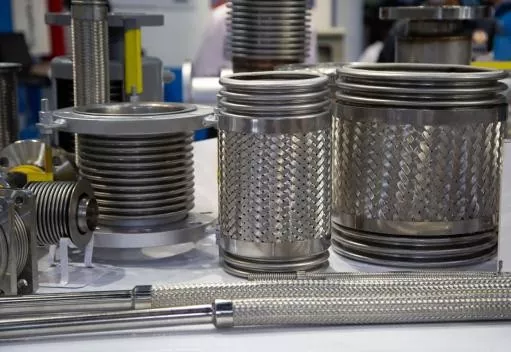

1. Innere Wellschicht

Diese Schicht besteht aus Wellrohr (Material: Edelstahl der Güteklasse 304, 316 oder 316L) und bietet hervorragende Korrosionsbeständigkeit und Leistungsstabilität sowohl bei hohen als auch bei niedrigen Temperaturen und gewährleistet gleichzeitig einen ungehinderten Fluss des Mediums ohne Verstopfungsgefahr. Seine flexible Wellstruktur nimmt Verschiebungen in verschiedenen Ebenen (axial, seitlich und winkelig) auf und passt sich den Verformungen der Rohrleitung an, ohne die Transporteffizienz zu beeinträchtigen.

2. Verstärkungsschicht aus Drahtgeflecht

Besteht aus einer Schutzschicht aus einfachem oder doppeltem Edelstahldrahtgeflecht, die die Druckfestigkeit und strukturelle Integrität des Schlauchs deutlich erhöht. Das dichte Geflecht begrenzt die Ausdehnung des Innenschlauchs unter hohem Druck, schützt vor äußeren mechanischen Einwirkungen und dämpft Rohrleitungsvibrationen und verhindert so Schlauchschäden und Medienaustritt bei längerem Betrieb.

Wichtige Produktmerkmale und Vorteile

1. Außergewöhnliche Wärmebeständigkeit: Betriebstemperaturbereich von -196 °C bis +600 °C; ist in der Lage, spezielle Medien (z. B. kryogenes LNG, Hochtemperaturdampf, heißes Öl) unter extremen Betriebsbedingungen zuverlässig zu transportieren.

2. Hochdrucksicherheit und Haltbarkeit: Betriebsdruckbereich von 6 bis 250 bar mit einem Berstsicherheitsfaktor von 3:1; beständig gegen plötzliche Druckstöße, wodurch die Gefahr eines Rohrbruchs ausgeschlossen wird.

3. Effektive Vibrationsdämpfung und Geräteschutz: Absorbiert kontinuierliche Vibrationen von Pumpen, Kompressoren und anderen Geräten; reduziert die Belastung des Rohrleitungssystems; schützt Zusatzgeräte und verlängert die Gesamtlebensdauer des Systems.

4. Automatische Kompensation von Wärmeausdehnung und -kontraktion: Kompensiert durch Temperaturschwankungen verursachte Verschiebungen automatisch, entlastet die Rohrleitung und verhindert Risse oder Verbindungslecks.

5. Korrosions- und Alterungsbeständigkeit: Hergestellt aus Edelstahl mit Beiz- und Passivierungsbehandlung; beständig gegen Säuren, Laugen und Salze, wodurch die Produkte für den Einsatz in den aggressiven Umgebungen der chemischen und pharmazeutischen Industrie geeignet sind.

6. Installationsflexibilität und kundenspezifische Bestellung: Unterstützt verschiedene industrielle Verbindungsmethoden (Flansch, Gewinde, Schweißen, Schnellanschluss); ermöglicht die Anpassung der Schlauchlänge, der Anzahl der Geflechtschichten und des Baugruppendesigns an spezifische Projektanforderungen.

Strenges Qualitätskontrollsystem

1. Simulierte Betriebszustandsprüfung

Umfangreiche Tests (einschließlich Innendruckbelastung, kontinuierlicher Vibrationssimulation, axialer Verschiebung, wiederholter Biegung und thermischer Ausdehnungs-/Kontraktionssimulation) reproduzieren reale, langfristige industrielle Betriebsbedingungen.

2. Wichtige Steuerparameter

Professionelle Ingenieure überwachen in jeder Phase der Produktion die Stabilität des gewellten Abschnitts, die Integrität des Geflechts, die Schweißqualität, die Dichtheit und die Zuverlässigkeit der Fitting-Befestigung und stellen so sicher, dass keine fehlerhaften Produkte den Kunden erreichen.

3. Spezialisierte dynamische Leistungstests

Impulsprüfung: Simuliert Druckschwankungen und kombinierte mechanische Belastungen, um strukturelle Stabilität, Ermüdungsfestigkeit und Haltbarkeit zu überprüfen.

Festigkeitsprüfung der Passung: Zug- und Belastungsprüfung von Schweißnähten und Verbindungsbaugruppen zur Gewährleistung einer sicheren Befestigung, Dichtheit und einer hohen strukturellen Sicherheit.

Hauptanwendungsbereiche

1. Energiesektor: Stromerzeugungsanlagen, Dampftransportsysteme, LNG-Anlagen und Energieinfrastrukturprojekte.

2. Chemische Industrie: Chemische Produktionsanlagen, Transport korrosiver Medien (Säuren, Laugen) und Rohrleitungssysteme für Chemieanlagen.

3. HVAC-Systeme: Heizungs-, Lüftungs- und Klimaanlagen; Industriekessel; und Gebäudelüftungs- und Heizungssysteme.

4. Präzisionsfertigung: Lebensmittelverarbeitung, pharmazeutische Herstellung und Flüssigkeitstransport in Präzisionsgeräten.

5. Mechanische Ausrüstung: Pumpen- und Kompressoranschlüsse, Hydrauliksysteme und Rohrleitungen für Industrieanlagen.

Beispiele für industrielle Anwendungen

Beispiel 1: Modernisierung der Kühlsystemleitung in einer Halbleiterfertigungsanlage

Eine große Anlage zur Herstellung von Halbleiterwafern hatte mit dem vorzeitigen Verschleiß und der Rissbildung von Standard-PVC-Kühlschläuchen zu kämpfen, die durch hohe Temperaturen und Gerätevibrationen verursacht wurden. Nachdem sie durch JIDONGDA DN85 304 Edelstahl-Drahtgeflechtschläuche ersetzt wurden, konnte das System thermische Ausdehnungs-/Kontraktionsverschiebungen von ±30 mm aufnehmen; Die Schläuche absorbierten effektiv Gerätevibrationen und lösten Probleme im Zusammenhang mit Wasserlecks und Materialverschlechterung vollständig. Die Anlage arbeitete 27 Monate lang ununterbrochen ohne Lecks oder strukturelle Schäden, was die Stabilität des Produktionsprozesses deutlich verbesserte.

Beispiel 2: Hochtemperatur-Dampftransportprojekt in einer Chemiefabrik

Eine Chemiefabrik im Südosten Chinas betrieb Dampfleitungen mit einer Temperatur von 280 °C, die häufigen thermischen Expansions- und Kontraktionszyklen ausgesetzt waren. Herkömmliche starre Rohre waren anfällig für Spannungsrisse, während Standardschläuche keine ausreichende Beständigkeit gegen hohe Temperaturen und Drücke aufwiesen. Bei dem Projekt wurden speziell angefertigte doppellagige, drahtgeflochtene Metallschläuche von JIDONGDA verwendet. Dank ihrer hohen Hitzebeständigkeit und Fähigkeit, Verschiebungen auszugleichen, arbeiteten die Schläuche ein Jahr lang leckagefrei, was die Wartungshäufigkeit erheblich reduzierte und die Betriebskosten senkte.

Technische Spezifikationen

Häufig gestellte Fragen

F1: Welche Edelstahlsorten werden für JIDONGDA-Metallschläuche verwendet und wie wähle ich die richtige aus?

A: Wir bieten drei Standardmaterialien an: 304, 316 und 316L. Güteklasse 304 bietet ein optimales Preis-Leistungs-Verhältnis und eignet sich daher für allgemeine Industrieanwendungen (Wasser, Gas); Klasse 316 bietet eine hervorragende Korrosionsbeständigkeit in sauren und alkalischen Umgebungen und ist daher ideal für die chemische Industrie und Schiffsanwendungen. Güteklasse 316L ist ein Material mit extrem niedrigem Kohlenstoffgehalt, das für den Einsatz in äußerst aggressiven Umgebungen und bei extrem hohen Temperaturen entwickelt wurde. Eine Fertigung aus anderen Materialien ist auf Anfrage möglich.

F2: Können JIDONGDA-Metallschläuche mit Stahldrahtgeflecht zum Transport von Hochtemperaturdampf über längere Zeiträume verwendet werden?

A: Ja, das können sie. Dieses Produkt ist für den Hochtemperaturbetrieb optimiert und eignet sich für den Transport von Dampf und Hochtemperaturmedien im Temperaturbereich von -196 °C bis +600 °C. Das doppellagige Stahldrahtgeflecht sorgt für Stabilität unter hohem Druck, während die Präzisionsschweißung das Austreten von Dampf verhindert; Das Produkt wird häufig in Industriekesseln und Kraftwerksdampfsystemen eingesetzt und gewährleistet eine zuverlässige und dauerhafte Leistung.

F3: Bietet JIDONGDA kundenspezifische Fertigung für Metallschläuche an?

A: Ja, wir bieten eine umfassende Palette an kundenspezifischen Design- und Fertigungsdienstleistungen an. Schlauchlänge, Anzahl der Geflechtlagen, Endstücktypen und Produktdesign können alle an spezifische Rohrleitungslayouts sowie an Druck-, Temperatur- und Medienanforderungen angepasst werden. Mithilfe unserer eigenen Produktionsanlagen und eines Teams qualifizierter Ingenieure bieten wir umfassende Lösungen, die alle Installations- und Betriebsanforderungen für eine Vielzahl komplexer Industrieprojekte erfüllen.
