Geflochtener Edelstahlschlauch

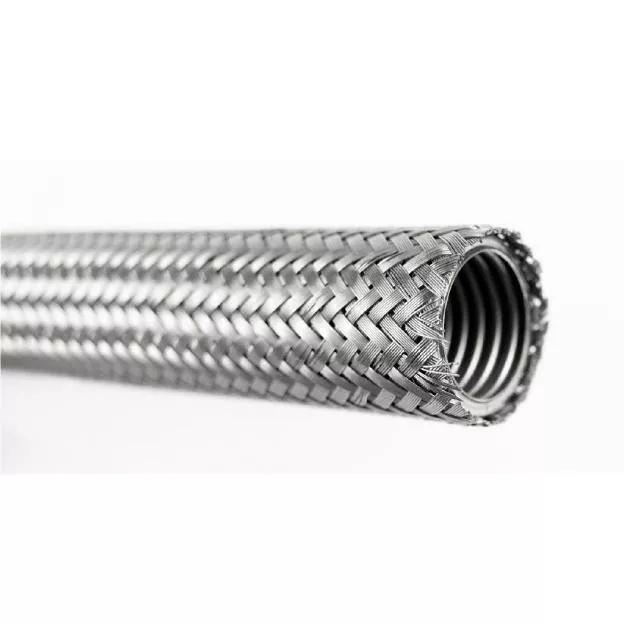

Der geflochtene JIDONGDA-Edelstahlschlauch ist eine leistungsstarke flexible Rohrleitungsbaugruppe, die aus einem gewellten Edelstahlkern und einem externen Verstärkungsgeflecht besteht. Die innere gewellte Struktur sorgt für Flexibilität und ermöglicht eine Verschiebung und Biegung in verschiedenen Winkeln, während das äußere Geflecht die radiale Ausdehnung einschränkt und die Widerstandsfähigkeit gegen Druck und Spannung deutlich erhöht, wodurch ein ideales Gleichgewicht zwischen Flexibilität und struktureller Integrität erreicht wird. Als wichtige Sicherheitskomponente in industriellen Rohrleitungen verhindert dieses Produkt Probleme, die bei starren Rohrleitungen häufig auftreten (z. B. Risse, Leckagen und Ermüdungsversagen) und gewährleistet so einen langfristigen, stabilen Systembetrieb unter anspruchsvollen Bedingungen.

Wichtige Designmerkmale

1. Wellmetallschlauch

Der Schlauch wird durch Präzisionsformung aus Edelstahl der Güteklasse 304 oder 316L hergestellt und weist eine gleichmäßige Wellstruktur mit hervorragenden elastischen Verformungseigenschaften auf. Es eignet sich für die Verlegung komplexer Rohrleitungen auf engstem Raum und ist mit einer Vielzahl von Betriebsmedien kompatibel.

2. Doppelschichtiges Metallgeflecht

Der Schlauchkörper ist durch ein dichtes Edelstahlgeflecht geschützt (mehrschichtige Geflechtoptionen mit hoher Dichte sind erhältlich). Diese Konstruktion verteilt Druck- und Zugbelastungen gleichmäßig und sorgt so für eine hohe Schlag- und Bruchfestigkeit.

3. Verbindungen beenden

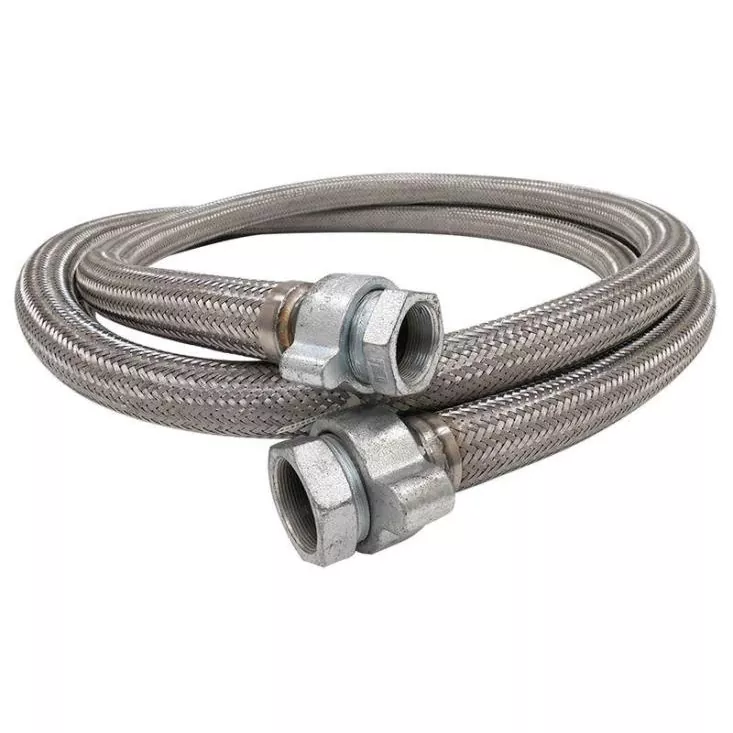

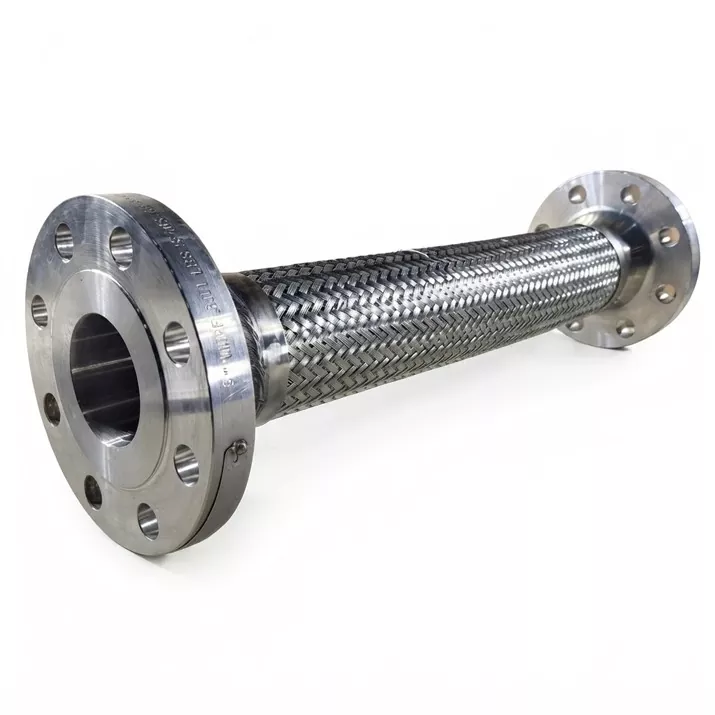

Zu den Standardverbindungsoptionen gehören Schweißen, Flansche und Gewindeanschlüsse, was die Kompatibilität mit gängigen industriellen Rohrleitungssystemen, eine einfache Installation und eine hohe Vielseitigkeit in der Anwendung gewährleistet.

4. Schutzbeschichtung

Es stehen Korrosionsschutzbeschichtungen zur Verfügung, die an raue Betriebsbedingungen angepasst sind (z. B. Meeresumgebung, hochaggressive Umgebungen, Salznebelbelastung) und so die Lebensdauer des Produkts verlängern.

Hauptanwendungsgebiete

Geeignet für den Einsatz in verschiedenen Branchen; Zu den wichtigsten Anwendungen gehören: Hochdruck- und Hochtemperatur-Flüssigkeitstransportleitungen; Kraftkessel und Wärmetauscherausrüstung; Rohrleitungen für korrosive Medien in chemischen Verarbeitungsanlagen; Schwingungsisolations- und Verschiebungskompensationssysteme im Schiffbau; Zirkulationssysteme für metallurgische Hochtemperaturgeräte; und Kompensation von Wärmeausdehnung und -kontraktion in HVAC-Systemen.

Wichtige Produktmerkmale

1. Die geflochtene Verstärkungsstruktur bietet eine hervorragende Druck- und Zugfestigkeit und verhindert wirksam ein Ausbeulen oder Reißen der Rohrleitung.

2. Außergewöhnliche Flexibilität, die den Einsatz in komplexen Rohrleitungskonfigurationen ermöglicht und Verschiebungen und Biegungen in mehreren Ebenen ermöglicht.

3. Beständigkeit gegenüber extremen Temperaturen (sowohl hoch als auch niedrig) und hohem Druck; sorgt für eine stabile Leistung unter rauen Betriebsbedingungen.

4. Vibrations- und Ermüdungsbeständigkeit, wodurch die Wahrscheinlichkeit eines Rohrleitungsausfalls erheblich verringert und die Lebensdauer des Systems verlängert wird.

5. Hohe Anpassungsfähigkeit an die Umwelt; Geeignet für den Betrieb in Industrie- und Meeresumgebungen sowie in stark korrosiven Umgebungen.

6. Zuverlässiges Dichtungsdesign, das das Risiko von Medienlecks wirksam minimiert und die Rohrleitungssicherheit erhöht.

Anpassungsoptionen

Anpassungsfähigkeit an spezifische Betriebsbedingungen: Verwendung von Edelstahl 316L; hochdichtes Doppel- oder Mehrschichtgeflecht; antistatische oder leitfähige Konfigurationen; äußerer Wärmedämmmantel; verschiedene Anschlussarten; Korrosionsschutzbeschichtung in Marinequalität; Versionen für ultrahohe Temperaturen (über 600 °C); und verstärkte Ausführungen für den Vakuumbetrieb.

Wichtige Produktvorteile

1. Verbundkonstruktion, die die Flexibilität eines gewellten Elements mit der Festigkeit einer geflochtenen Verstärkung kombiniert und so ein Gleichgewicht zwischen Flexibilität und struktureller Zuverlässigkeit gewährleistet.

2. Hohe Beständigkeit gegen Druck- und Ermüdungsbelastungen, wodurch ein langfristiger, kontinuierlicher und stabiler Betrieb gewährleistet ist.

3. Eignung für eine Vielzahl extremer Temperaturen und hervorragende Kompatibilität mit verschiedenen Betriebsumgebungen.

4. Industriequalität und minimaler Wartungsaufwand, was zu niedrigen Betriebskosten führt.

5. Einhaltung anerkannter Industriestandards, wodurch das Produkt für die meisten Ingenieurprojekte weltweit geeignet ist.

Beispiele praktischer Anwendung in Ingenieurprojekten

Beispiel 1: Nachrüstung einer Hochtemperaturpipeline in einer Ölraffinerie an der Küste

Eine Ölraffinerie an der Küste war mit häufigen Lecks und Rissen in ihren Hochtemperatur-Öl- und Gaspipelines konfrontiert, die durch thermische Ausdehnung/Kontraktion und Korrosion durch schwefelhaltige Medien verursacht wurden. Bei dem Projekt kamen JIDONGDA-Doppelschicht-Metallschläuche aus Edelstahl 316L mit dichter Umflechtung und einer Korrosionsschutzbeschichtung in Marinequalität zum Einsatz. Im 24-monatigen Betrieb kompensierte das Gerät axiale Verschiebungen von ±50 mm zuverlässig und leckagefrei, während die Wartungshäufigkeit um 80 % reduziert wurde.

Beispiel 2: Vibrationsdämpfung in einem Kühlleitungssystem für eine Offshore-Plattform

Eine Meerwasserkühlpipeline auf einer Offshore-Plattform in Südostasien erforderte eine hohe Widerstandsfähigkeit gegen Gerätevibrationen, Gezeitenverschiebungen und Meerwasserkorrosion. Bei dem Projekt wurde ein speziell angefertigter, vakuumverstärkter, geflochtener Edelstahlschlauch von JIDONGDA mit einer salzsprühbeständigen Schutzbeschichtung verwendet. Nach drei Jahren Dauerbetrieb weist das Gerät keine Anzeichen von Rost oder Verformung auf und erfüllt die Anforderungen an Vibrationsdämpfung und flexiblen Rohrleitungsverschiebungsausgleich voll und ganz.

Häufig gestellte Fragen

Frage 1: Was ist der Betriebstemperaturbereich für den JIDONGDA-Edelstahlgeflechtschlauch?

Antwort 1: Das Standardmodell aus Edelstahl 304 arbeitet im Bereich von -200 °C bis 450 °C; Ultrahochtemperatur-Versionen halten Bedingungen von mehr als 600 °C stand, während vakuumverstärkte Modelle für den Transport von Medien mit niedrigen Temperaturen geeignet sind. Bevor alle Produkte das Werk verlassen, werden sie Hochtemperatur- und Hochdruck-Wechseltests unterzogen.

Frage 2: Wie wähle ich zwischen Edelstahl 304 und 316L?

Antwort 2: Edelstahl 304 bietet ein optimales Preis-Leistungs-Verhältnis und ist für normale, nicht aggressive Medien wie Frischwasser, Dampf und Luft geeignet. Edelstahl 316L bietet eine hervorragende Korrosions- und Oxidationsbeständigkeit und ist daher die erste Wahl für aggressive Umgebungen mit chemischen Säuren oder Laugen oder für die Einwirkung von Meeressalznebel.

Frage 3: Ist es möglich, Produkte mit nicht standardmäßigen Abmessungen und Anschlussarten zu bestellen?

Antwort 3: Ja. JIDONGDA bietet maßgeschneiderte Lösungen, die auf spezifische Betriebsbedingungen zugeschnitten sind – einschließlich Schlauchlänge und -durchmesser, Anzahl der Geflechtlagen und Verbindungstyp (geflanscht, mit Gewinde, geschweißt usw.) – und stellen so eine genaue Einhaltung der Kundenanforderungen sicher.
