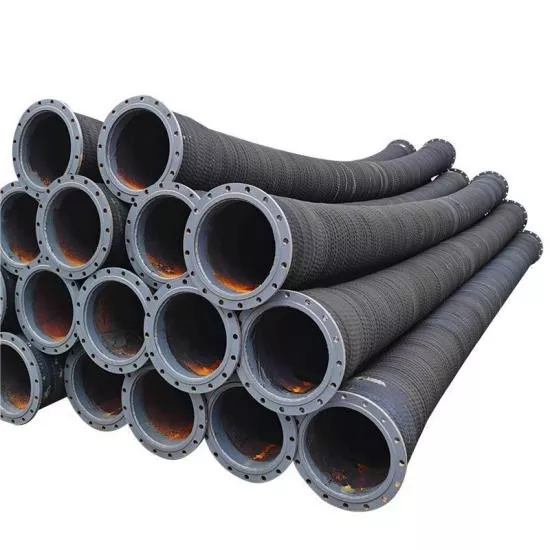

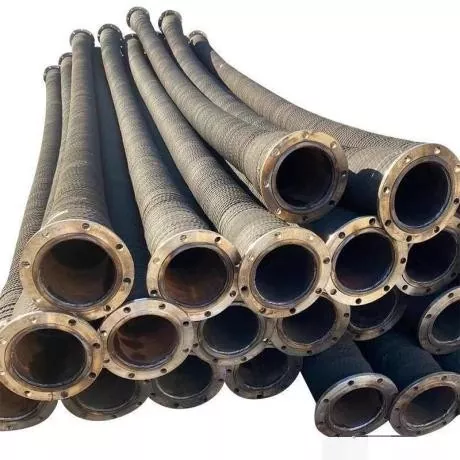

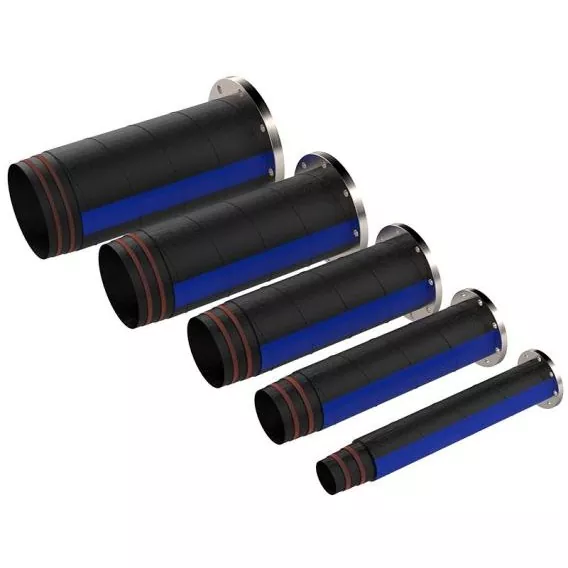

Spiralsaug- und -auslassschlauch mit großem Durchmesser

Der spiralförmige Saug- und Auslassschlauch von JIDONGDA mit großem Durchmesser ist ein leistungsstarker, flexibler Schlauch, der für Systeme entwickelt wurde, die große Flüssigkeitsmengen über große Entfernungen transportieren. Im Gegensatz zu Standardalternativen verfügt dieses Produkt über ein Design, das einen spiralförmigen Stahlrahmen mit einer Verbundfaserverstärkung kombiniert. Dadurch werden gängige Branchenprobleme wie vakuumbedingte Verformung, unzureichende Druckfestigkeit, schneller Verschleiß und eine kurze Lebensdauer effektiv angegangen.

Der Schlauch behält seine strukturelle Integrität sowohl unter Ansaug- (Unterdruck) als auch unter Auslassbedingungen (Überdruck) bei und eignet sich daher für den Umgang mit anspruchsvollen Medien, die feste Partikel oder leicht aggressive Substanzen enthalten. Dank fortschrittlicher Fertigungstechnologien und eines strengen Qualitätskontrollsystems werden JIDONGDA-Produkte weltweit exportiert und dienen als bevorzugte Komponente für viele Maschinenbauunternehmen.

Produktkonstruktion

1. Verschleißfeste Innenschicht

Diese Schicht besteht aus hochverschleißfestem Gummi oder speziellen synthetischen Elastomeren und bietet eine hervorragende Beständigkeit gegen Erosion und Abrieb. Es ermöglicht den langfristigen Transport von Medien mit hohem Feststoffgehalt (z. B. Sand, Kies, Schluff und Bauschlämme), verhindert Schäden an den Innenwänden und die Bildung von Verstopfungen und sorgt so für einen ungehinderten Durchfluss.

2. Spiralstahldrahtverstärkung

Ein eingebettetes, durchgehendes spiralförmiges Stahldrahtgerüst sorgt für eine zuverlässige radiale Unterstützung des Schlauchkörpers. Dies erhöht die Vakuumbeständigkeit erheblich und verhindert ein Abflachen oder Verformen beim Saugvorgang. Die Verstärkung stärkt die Gesamtstruktur, wodurch der Schlauch für den zyklischen Betrieb mit häufigen Starts und Stopps geeignet ist und seine Lebensdauer erheblich verlängert wird.

3. Hochfeste Faserverstärkungsschicht

Der Schlauch ist mit mehreren Lagen hochfestem Fasergeflecht verstärkt und weist eine deutlich verbesserte Zugfestigkeit und Berstdruckfestigkeit auf. Das Produkt eignet sich für den Hochdrucktransport über große Entfernungen und verhindert wirksam Risse oder Undichtigkeiten, die durch Druckschwankungen oder Rohrleitungsdehnungen verursacht werden.

4. Wetterbeständige Außenhülle

Die Außenschicht besteht aus verschleiß- und witterungsbeständigem Gummi, das mechanischem Abrieb, UV-Einstrahlung und Temperaturschwankungen standhält. Es bietet robusten Schutz für die Innenstruktur und macht den Schlauch ideal für den Einsatz in rauen Umgebungen, beispielsweise an Außenstandorten oder Offshore-Anlagen.

Wichtige Produktmerkmale

1. Vielseitigkeit: Saug- und Entlademöglichkeiten; hohe betriebliche Effizienz

Der spiralförmige Saug- und Auslassschlauch mit großem Durchmesser eignet sich sowohl für Saug- (Unterdruck) als auch für Auslassvorgänge (Überdruck). Durch den Wegfall des Wechsels zwischen verschiedenen Rohrleitungssystemen wird die Anlageneffizienz deutlich gesteigert und die projektbezogenen Nebenkosten gesenkt.

2. Widerstand gegen Verformung durch Unterdruck; stabile leistung

Eine Verstärkungsspirale aus Stahldraht sorgt für eine hohe strukturelle Integrität und verhindert, dass der Schlauch bei hohem Unterdruck zusammengedrückt wird oder zusammenbricht. Der Schlauch sorgt im Dauerbetrieb für einen gleichmäßigen Durchfluss und verhindert so Unterbrechungen oder Verstopfungen.

3. Hohe Verschleißfestigkeit; geeignet für aggressive Medien

Die verschleißfeste Innenauskleidung verfügt über eine spezielle Mischung, die einem längeren Abrieb durch Sand, Kies, Mineralpartikel und hochkonzentrierte Schlämme standhält, wodurch sich der Schlauch ideal für den industriellen Transport stark abrasiver Materialien eignet.

4. Flexibilität und einfache Routenführung; schnelle Installation

Im Gegensatz zu starren Stahlrohren ist dieser Schlauch äußerst flexibel und ermöglicht die Verlegung über komplexes Gelände und um Kurven herum. Durch die einfache Installation und Entfernung werden die Projektlaufzeiten erheblich verkürzt.

5. Fernverkehr; geringe Wartungskosten

Kompatibel mit Pumpgeräten für den Transfer großer Mengen und großer Entfernungen. Sein integriertes Verbunddesign minimiert das Ausfallrisiko und vereinfacht Austausch und Wartung, wodurch Ausfallverluste und langfristige Betriebskosten drastisch reduziert werden.

Anwendungen

1. Bergbauindustrie: Schlammabsaugung, Transport von Verarbeitungsrückständen und Transfer von Prozessflüssigkeiten; geeignet für Mischungen mit festen Mineralpartikeln.

2. Baggerarbeiten: Entschlammung des Flussbetts, Vertiefung von Hafenkanälen und Landgewinnung; Übertragung großer Mengen an Bodensedimenten und Meerwasser.

3. Umweltprojekte: Schlammpumpen und -injektion, Transport von Industrieabwasser und Reinigung von Absetzbecken; geeignet für den Umgang mit verunreinigten oder leicht korrosiven Medien.

4. Häfen und Terminals: Meerwasseraustausch, Entfernung von Bodensedimenten in Hafengewässern und Transport von körnigen Schüttgütern.

5. Bau: Schlammzirkulation bei Fundamentarbeiten und Schlammtransport bei Mikrotunnelbauprojekten (Rohrvortrieb), um die Kontinuität und Stabilität des Baubetriebs sicherzustellen.

6. Industrielle Pumpsysteme: Integration mit großen Pumpstationen und Extraktionsgeräten, um einen effizienten Materialtransport über große Entfernungen sicherzustellen.

Projektbeispiele aus der Praxis

Beispiel 1: Modernisierung eines Transportsystems für Goldminenrückstände (Provinz Shandong)

Eine Goldabbauanlage in Zhaoyuan (Provinz Shandong) transportiert täglich durchschnittlich 12.000 Kubikmeter Schlamm (Verarbeitungsrückstände). Das gepumpte Medium enthält 35 % Pyritsand und saure Flotationsreagenzien, was zu starkem Rohrleitungsverschleiß und Korrosion führt. Bisher verwendete Standard-Gummischläuche mussten durchschnittlich alle 10 Monate ausgetauscht werden, was zu hohen Wartungskosten und häufigen Geräteausfällen führte.

Das Projekt umfasste die Installation von verschleißfesten JIDONGDA-Spiralsaug- und -auslassschläuchen (12-Zoll-Durchmesser) mit einer speziellen Innenauskleidung, die sowohl gegen Säureeinwirkung als auch gegen abrasiven Verschleiß beständig ist. Seit der Inbetriebnahme zeigten die Schläuche bei längerem Betrieb unter hochbelasteten Saug- und Druckbedingungen keine Verformungen, Undichtigkeiten oder verschleißbedingte Schäden. Die Lebensdauer wurde von 10 auf 36 Monate erhöht, wodurch die Austausch- und Wartungskosten erheblich gesenkt und gleichzeitig die Produktionskontinuität verbessert wurde.

Beispiel 2: Bagger- und Landgewinnungsprojekt für Binnenflüsse

Ein spiralförmiger Saug- und Auslassschlauch mit großem Durchmesser umfasste die Beseitigung von Flussbettschlamm und die Rückgewinnung von Land auf Wattflächen. Das komplexe und variable Gelände erschwerte die Verlegung herkömmlicher Stahlrohre, während Standardschläuche unter Unterdruck leicht zusammenbrachen oder platzten, was den Bauzeitplan erheblich beeinträchtigte. Bei dem Projekt wurden spiralförmige Saug- und Druckschläuche von JIDONGDA mit großem Durchmesser verwendet, die sich durch hohe Flexibilität auszeichnen – sie ermöglichen die Führung entlang gekrümmter Oberflächen und den Einsatz in schwimmenden Systemen – und eine spiralförmige Stahlverstärkung, die Verformungen bei Unterdruck wirksam verhindert. Nach sechs Monaten ununterbrochenem, intensivem Betrieb wurden keine Schlauchausfälle oder Undichtigkeiten registriert. Das monatliche Bagger- und Landgewinnungsvolumen stieg im Vergleich zur vorherigen Lösung um 15 %, wodurch Probleme im Zusammenhang mit der komplexen Pipelineinstallation und der geringen Transporteffizienz effektiv gelöst wurden.

FAQ

F1: Können JIDONGDA-Spiralsaug- und -auslassschläuche mit großem Durchmesser über längere Zeiträume hinweg zuverlässig unter hohem Unterdruck arbeiten?

A1: Ja, das können sie. Das Produkt verfügt über eine integrierte spiralförmige Stahldrahtverstärkung, die eine konstante radiale Unterstützung bietet; Dies verhindert ein Kollabieren und eine Verformung unter normalen Hochvakuum-Saugbedingungen und sorgt für einen stabilen Durchfluss bei kontinuierlichem Langzeitbetrieb. Das Produkt wurde professionellen Druck- und Vakuumbeständigkeitstests unterzogen und ist daher uneingeschränkt für Tiefvakuumanwendungen wie Baggerarbeiten und Materialabsaugungen im Bergbau geeignet.

F2: Gibt es maßgeschneiderte Versionen für den Umgang mit korrosiven oder stark abrasiven Medien?

A2: Wir bieten eine Reihe von Anpassungsoptionen an. Für stark abrasive Medien (z. B. Tailings und Schlamm) fertigen wir Schläuche mit besonders verschleißfester Innenseele und verstärkter Struktur; Für korrosive Medien (z. B. saure oder alkalische Chemieabwässer) liefern wir säure- und laugenbeständige Schläuche; und für Medien, die Erdölprodukte enthalten, bieten wir Schläuche aus ölbeständigen Materialien an. Die Spezifikationen aller Sonderanfertigungen sind exakt auf die jeweiligen Betriebsparameter abgestimmt und gewährleisten so eine optimale Kompatibilität und eine lange Lebensdauer.

F3: Ist es schwierig, den Schlauch zu installieren oder auszutauschen? Wie werden die Flansche ausgewählt?

A3: Die Installation ist einfach und die Flansche bieten eine hervorragende Kompatibilität. Im Vergleich zu Stahlrohren sind JIDONGDA-Flexschläuche leicht und hochflexibel und ermöglichen eine schnelle Installation und Demontage, ohne dass schwere Baumaschinen erforderlich sind. Sie verfügen über Flanschverbindungen aus Edelstahl und entsprechen internationalen Standards wie ANSI, DIN und JIS. Für eine nahtlose Integration können wir Flansche entsprechend Ihren Gerätespezifikationen vorfertigen und so die Installation vor Ort erheblich vereinfachen.
