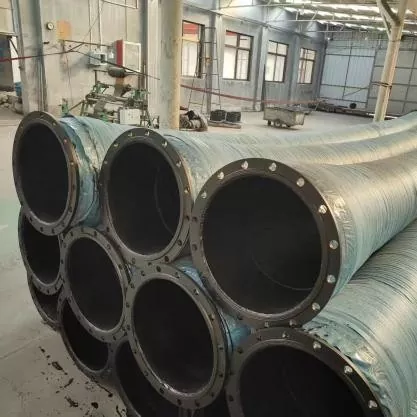

Mit Stahldrahtspirale verstärkter Gummischlauch mit großem Durchmesser

Der mit Stahldrahtspirale verstärkte Gummischlauch mit großem Durchmesser von JIDONGDA ist für Hochleistungsanwendungen konzipiert, die durch hohen Druck, hohe Durchflussraten und erhebliche Stoßbelastungen gekennzeichnet sind. Seine Konstruktion besteht aus einer mehrschichtigen Verstärkungsstruktur aus hochfestem Stahldraht in Kombination mit Hochleistungs-Verbundgummi; Alle Komponenten werden durch einen einzigen Hochtemperatur-Vulkanisationsprozess geformt. Dies gewährleistet eine stabile und dauerhafte Leistung in anspruchsvollen Umgebungen wie Bergwerken, Küstengebieten und Baustellen im Freien.

Der mit Stahldrahtspirale verstärkte Gummischlauch mit großem Durchmesser kombiniert hervorragende Flexibilität mit hoher Tragfähigkeit. Es absorbiert Gerätevibrationen, gleicht Installationsfehler sowie thermische Ausdehnung oder Kontraktion aus und widersteht ständigen internen Druckstößen sowie äußeren Stößen. Im Vergleich zu herkömmlichen gewebeverstärkten Gummischläuchen bietet dieses Produkt erhebliche Vorteile: Beständigkeit gegen Vakuumkollaps, Dimensionsstabilität (Beständigkeit gegen Dehnung) und hohe Verschleißfestigkeit. Dies macht es zu einem entscheidenden Bestandteil großer Industriepipelines, die für den Transport von Gülle und Schüttgütern über große Entfernungen konzipiert sind.

Mehrschichtiger Aufbau und entscheidende Vorteile

1. Verschleißfeste innere Arbeitsschicht

Die glatte Innenschicht besteht aus einer Mischung aus hochverschleißfestem Natur- und Synthesekautschuk und minimiert den Strömungswiderstand. Es widersteht Erosion und Abrieb durch Sand- und Kiespartikel und verlangsamt den Verschleiß der Innenwand bei Kontakt mit Materialien wie Mineralerz, Meeresschlamm und Ascheablagerungen.

2. Verstärkungsschicht aus spiralförmigem Stahldraht

Mehrere Stränge aus hochfestem Stahldraht sind in einem festen Winkel spiralförmig gewickelt und bilden das primäre tragende Gerüst, das vier Schlüsselfunktionen erfüllt:

- Erhöht den Nenndruck

- Gewährleistet eine hohe Widerstandsfähigkeit gegen Unterdruck und verhindert ein Kollabieren während des Saugvorgangs

- Begrenzt die radiale Ausdehnung des Schlauchkörpers unter Druck

- Verbessert die allgemeine strukturelle Stabilität und Schlagfestigkeit

3. Zwischenpufferschicht

Eine elastische Gummischicht, die sich zwischen der Verstärkungsschicht und der äußeren Gummiabdeckung befindet; Es leitet die Auswirkungen plötzlicher Druckstöße ab, verringert das Risiko einer Schichttrennung und verbessert die Ermüdungsbeständigkeit bei längerem zyklischem Pumpen von Flüssigkeiten erheblich.

4. Witterungsbeständige äußere Schutzschicht

Eine modifizierte, alterungsbeständige äußere Gummiabdeckung, die verschiedenen äußeren Faktoren standhält: UV-Strahlung durch Umwelteinflüsse, Ozonrisse in Industriegebieten, Salznebelkorrosion in Küstengebieten und mechanischer Abrieb beim Heben und Installieren.

Hauptanwendungsbereiche

1. Transportsysteme für die Bergbauindustrie: Transport von Mineralschlamm, Abraum, Kohleschlamm und Verarbeitungsmaterialien; Geeignet zum Pumpen von Schlämmen mit hohem Sandgehalt und für den Vakuumbetrieb.

2. Hafenbaggerung und Landgewinnung: Wird mit Baggerpipelines zum Transport von Meeressand, Flussschlamm und Füllmaterialien verwendet; schwimmende Pipeline-Konfigurationen für Offshore-Einsätze verfügbar.

3. Öl- und Gasindustrie: Transport von Bohrschlamm, industriellen Umlaufflüssigkeiten und verwandten Materialien.

4. Maschinenbau und Pumpstationen: Rohrleitungsanschlüsse für große Bagger, Industriewasserpumpen und schweres Gerät; Vibrationsdämpfung während des Betriebs.

5. Energie- und Umweltsektoren: Schlammzirkulation für die Entschwefelung von Kraftwerken, Transport von Ofenasche/Schlacke und Rohrleitungen für die industrielle Abfallbehandlung.

6. Metallurgische Industrie: Kontinuierlicher Transport von stark abrasiven Mineralpulvern und körnigen Schmelzmedien.

Wichtige Produktmerkmale

1. Mehrschichtige spiralförmige Stahldrahtkonstruktion für hervorragende Druck- und Schlagfestigkeit.

2. Hervorragende Unterdruckbeständigkeit; Geeignet sowohl für Saug- als auch für Druckanwendungen und verhindert ein Zusammenfallen des Schlauchs unter Vakuum.

3. Fähigkeit zur Produktion mit großem Durchmesser; Der geringe Flüssigkeitswiderstand sorgt für eine höhere Transporteffizienz.

4. Hohe Flexibilität und Vergütungsmöglichkeiten; Absorbiert Gerätevibrationen und beseitigt Spannungskonzentrationen im Rohrleitungssystem.

5. Integrierte Verschleiß- und Wetterbeständigkeit; sorgt für eine zuverlässige Lebensdauer in rauen Umgebungen wie Minen und Offshore-Plattformen.

6. Niedrige Wartungskosten; Durch die einfache Installation, Demontage und den Austausch der Armaturen vor Ort werden Ausfallzeiten der Geräte minimiert.

Benutzerdefinierte Konfigurationsoptionen

1. Verbessertes Innenfutter aus Polyurethan (PU).

2. Spezielles, extrem verschleißfestes Design für das Pumpen von Mineralschlamm.

3. Hitzebeständige Ausführung (für Dauerbetrieb bei Temperaturen über 120°C).

4. Ölbeständige Gummimischung.

5. Antistatisches und explosionsgeschütztes Design.

6. Integriertes Auftriebssystem (Schwimmschläuche).

7. ANSI-, DIN-, JIS- oder BS-Standardflansche.

8. Universelle Schnellkupplungen.

Wettbewerbsvorteile

✔ Robuste Konstruktion mit mehrlagiger Verstärkung durch eine hochfeste Stahldrahtwendel

✔ Hervorragende Beständigkeit sowohl gegen Überdruck als auch gegen Vakuum

✔ Geeignet für den Einsatz in vielfältigen und anspruchsvollen industriellen Förderanwendungen

✔ Fähigkeit zur Herstellung kundenspezifischer Produkte mit großem Durchmesser für extreme Betriebsbedingungen

✔ Umfassende OEM- und ODM-Fertigungsdienstleistungen

✔ Umfangreiche Erfahrung in der Lieferung von Ausrüstung für nationale und internationale Ingenieurprojekte

Beispiel für die Umsetzung eines Ingenieurprojekts

Beispiel 1: Landgewinnungsprojekt in einem Seehafen (Südostasien)

Projektanforderungen: Für die Landgewinnung war eine 12 km lange Meerespipeline erforderlich, die für den kontinuierlichen Transport von Meeressand, vermischt mit zerkleinerten Muscheln und Kies, ausgelegt ist. Schwimmende Saug- und Druckschläuche mit großem Durchmesser mussten Salznebel standhalten und unter Saugbedingungen (Unterdruck) arbeiten.

JIDONGDA-Lösung: Mit Stahldraht verstärkte schwimmende Gummischläuche DN600 mit einer äußerst korrosionsbeständigen äußeren Gummischicht (Marinequalität) und DIN-Standardflanschen.

Betriebsergebnisse: 24 Monate Dauerbetrieb ohne Schlauchverformung (Abflachung) und ohne Rissbildung in der äußeren Gummischicht aufgrund der Einwirkung von Salzsprühnebel. Die Austauschhäufigkeit wurde im Vergleich zu herkömmlichen Baggerschläuchen um 70 % reduziert. Die Produkte haben unabhängige Qualitätsprüfungen für Anwendungen im Schiffsbau erfolgreich bestanden und sind zur bevorzugten Wahl der Auftragnehmer geworden.

FAQ

F1: Wie hoch ist der maximale Unterdruck für den mit Stahldrahtspirale verstärkten Gummischlauch mit großem Durchmesser von JIDONGDA? Sind sie für Langstreckensaugeinsätze bei Baggerarbeiten geeignet?

A: Standardmodelle halten einem Unterdruck von -0,09 MPa ohne Verformung stand, während maßgeschneiderte Modelle mit verstärkten Spiralstrukturen unter Tiefvakuumbedingungen von bis zu -0,098 MPa betrieben werden können. Sie eignen sich hervorragend für Saug- und Entladearbeiten, einschließlich Baggerarbeiten über große Entfernungen und den Transport von Minenrückständen. Für den Langstreckenseetransport können zusätzliche Auftriebselemente eingebaut werden.

F2: Welche Möglichkeiten gibt es für den Umgang mit Hochtemperatur-, öligen oder brennbaren/explosiven Medien?

A: Es werden drei Arten von Speziallösungen angeboten: hochtemperaturbeständige Ausführungen (für Dauerbetrieb über 120 °C); Produkte aus ölbeständigem Verbundkautschuk auf Basis von Nitrilkautschuk (NBR) zum Transport von Rohöl, Hydraulikölen oder organischen Lösungsmitteln; und antistatische, explosionsgeschützte Designs, die so konstruiert sind, dass sie die durch Medienreibung erzeugte statische Elektrizität ableiten (geeignet für den Umgang mit brennbaren Erdölprodukten). Für alle Spezialprodukte werden Prüfberichte zu Materialeigenschaften und Leistungsmerkmalen bereitgestellt.

F3: Mit welchen internationalen Standards für Kupplungen sind die Produkte kompatibel? Kann die JIDONGDA-Fabrik fertig montierte Einheiten liefern?

A: Die Schläuche sind mit vier wichtigen Flanschstandards (ANSI, DIN, JIS, BS) sowie verschiedenen Arten von Schnellkupplungen kompatibel. Wir bieten eine umfassende Lösung, die Schneiden, Flanschpressen, monolithische Vulkanisationsmontage und hydrostatische Tests umfasst; Die fertigen Produkte werden – komplett mit Armaturen – direkt an die Baustelle geliefert, wodurch eine Weiterverarbeitung durch den Kunden entfällt und das Risiko von Undichtigkeiten an externen Verbindungsstellen verringert wird.
