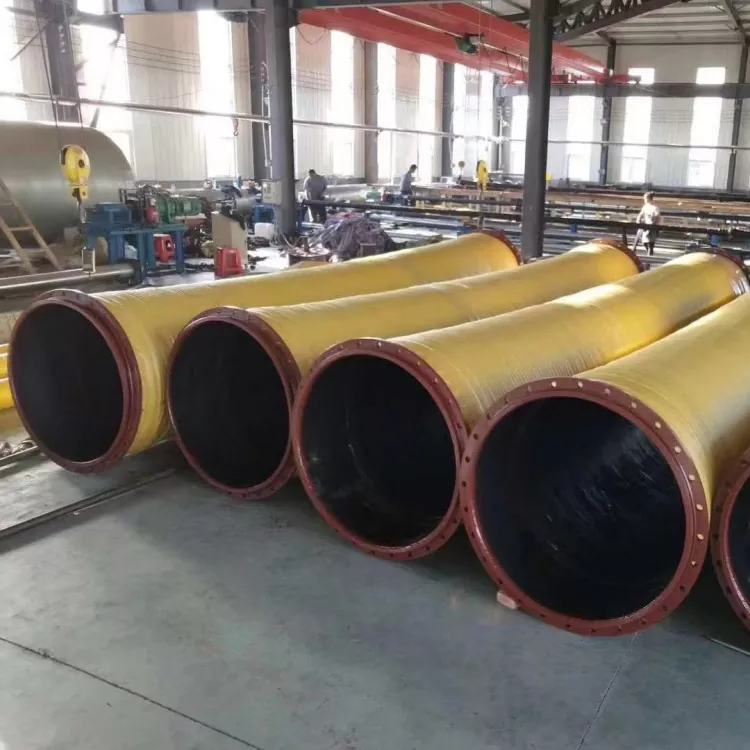

Wie kann ein hochbelastbarer Flansch-Gummischlauch mit großem Durchmesser die Zuverlässigkeit in anspruchsvollen Industrieanwendungen verbessern?

JIDONGDAbietet dieHochbelastbarer Flansch-Gummischlauch mit großem Durchmesserfür anspruchsvolle industrielle Förderanwendungen, einschließlich Bergbau, Sand- und Kiestransport, Rückstandstransport und Schwermaschinensysteme. Mit einer verstärkten Struktur, verschleißfesten Gummioptionen und konfigurierbaren Flanschverbindungen hilft es Ingenieuren beim Aufbau von Flüssigkeits- und Schlammtransfersystemen, die für anspruchsvolle Betriebsbedingungen geeignet sind.

Ein Schlauch mit großem Durchmesser muss mehr leisten, als nur Material von einem Punkt zum anderen zu transportieren. Im Hochleistungsbetrieb können abrasive Partikel, schwankender Druck, Vibrationen und mechanische Belastungen den Verschleiß beschleunigen und den Wartungsaufwand erhöhen. Das Richtige wählenHochbelastbarer Flansch-Gummischlauch mit großem Durchmessererfordert die gemeinsame Bewertung des Fördermediums, des Innendurchmessers, der Verstärkungsstruktur, des Arbeitsdrucks, der Vakuumanforderungen, der Temperatur und der Flanschabmessungen. In diesem Leitfaden wird erläutert, wie diese Schläuche funktionieren, wo sie verwendet werden, wie geeignete Spezifikationen ausgewählt werden und welche Wartungsmaßnahmen zur Unterstützung eines zuverlässigen Betriebs beitragen. Außerdem werden die technischen Details dargelegt, die Käufer vor der Bestellung mit dem Hersteller klären sollten.

Inhaltsverzeichnis

1. Warum benötigen hochbeanspruchte Industriesysteme spezielle Gummischläuche?
2. Wie ist ein Hochleistungs-Gummischlauch mit Flansch aufgebaut?
3. Was sind die Hauptvorteile eines Flanschschlauchs mit großem Durchmesser?
4. In welchen Branchen werden Hochleistungs-Gummischläuche mit Flansch verwendet?
5. Wie wählen Sie die richtigen Schlauchspezifikationen aus?
6. Wie vergleichen sich wichtige Auswahlfaktoren?
7. Wie können Installation und Wartung die Lebensdauer verbessern?
8. Häufig gestellte Fragen
9. Wie findet man eine passende Schlauchlösung?

Warum benötigen hochbeanspruchte Industriesysteme spezielle Gummischläuche?

Industrielle Fördersysteme arbeiten oft unter Bedingungen, die schnell an die Grenzen gewöhnlicher Schläuche stoßen. Wenn eine Pipeline Mineralschlamm, Sand, Kies oder Rückstände transportiert, kommen immer wieder feste Partikel mit der Innenwand in Kontakt. Mit der Zeit kann dieser Abrieb die Wandstärke verringern, die Schlauchstruktur schwächen und das Risiko von Undichtigkeiten erhöhen.

Zu den weiteren Herausforderungen gehören Druckschwankungen, Gerätevibrationen, begrenzter Installationsraum und Bewegungen zwischen verbundenen Komponenten. Bei Sauganwendungen bringt Unterdruck einen weiteren wichtigen Aspekt mit sich: Der Schlauch muss über eine geeignete Struktur verfügen, um einem Kollabieren unter den angegebenen Vakuumbedingungen standzuhalten.

A Hochbelastbarer Flansch-Gummischlauch mit großem Durchmesserbegegnet diesen Herausforderungen durch anwendungsspezifische Materialauswahl, Verstärkung und Endverbindungen. Seine große Bohrung ermöglicht den Materialtransfer großer Mengen, während die Flanschanordnung eine definierte Schnittstelle zu kompatiblen Rohrleitungen und Geräten bietet.

Allerdings bedeutet eine Heavy-Duty-Kennzeichnung nicht automatisch, dass jeder Schlauch jedem Druck, jeder Temperatur und jedem abrasiven Medium standhält. Die richtige technische Auswahl ist für eine sichere und zuverlässige Leistung von entscheidender Bedeutung.

Wie ist ein Hochleistungs-Gummischlauch mit Flansch aufgebaut?

Die Schlauchleistung hängt vom Zusammenspiel mehrerer Strukturkomponenten ab. Jede Schicht erfüllt eine andere Funktion und die endgültige Konfiguration sollte die tatsächliche Betriebsumgebung widerspiegeln.

1. Innere Gummischicht

Das Innenrohr berührt direkt das transportierte Medium. Bei abrasiven Materialien wie Sand, Mineralschlamm und Rückständen sollte die Gummimischung nach Partikelgröße, Konzentration, Fließeigenschaften und erwartetem Verschleißgrad ausgewählt werden.

Auch die Materialverträglichkeit spielt eine Rolle. Eine für Wasser geeignete Verbindung ist möglicherweise nicht für Öl, aggressive Chemikalien oder Hochtemperaturanwendungen geeignet. Käufer sollten sich beim Hersteller über das empfohlene Auskleidungsmaterial informieren und nicht davon ausgehen, dass eine Gummiformulierung für jede Anwendung geeignet ist.

2. Verstärkungsschicht

Die Verstärkung sorgt für die erforderliche strukturelle Festigkeit, um den angegebenen Betriebsbedingungen standzuhalten. Abhängig von der Anwendung kann die Konstruktion mehrere Lagen Cordgewebe oder andere Verstärkungsmaterialien umfassen.

Bei Saug- oder Unterdruck kann ein spiralförmiger Stahldraht oder eine andere geeignete Stützkonstruktion erforderlich sein. Das Verstärkungsdesign sollte auf den Arbeitsdruck, den Vakuumdruck, die Schlauchlänge, die Biegebedingungen und die mechanischen Belastungen abgestimmt sein.

3. Äußere Gummiabdeckung

Die äußere Abdeckung schützt die Bewehrung vor Umwelteinflüssen, Oberflächenabrieb und mechanischen Beschädigungen. Seine Formulierung sollte die Installationsbedingungen widerspiegeln, einschließlich Kontakt mit umliegenden Geräten, Witterungseinflüssen und möglichem Kontakt mit Ölen oder anderen Substanzen.

4. Flanschverbindungen

Flansche stellen die mechanische Verbindung zwischen dem Schlauch und der angrenzenden Rohrleitung oder Anlage her. Ihre Abmessungen, Materialien, Bolzenlochanordnungen und Dichtflächen müssen zur passenden Schnittstelle passen.

Abhängig von den Projektanforderungen können Flanschkonfigurationen gemäß GB, DIN, ANSI, JIS, ASME oder Kundenzeichnungen spezifiziert werden, vorbehaltlich einer technischen Bestätigung. Eine korrekte Ausrichtung und kompatible Dichtungskomponenten sind entscheidend, um Leckagen zu reduzieren und unnötige Belastungen der Verbindung zu vermeiden.

Was sind die Hauptvorteile eines Flanschschlauchs mit großem Durchmesser?

Bei richtiger Spezifikation kann ein Hochleistungs-Gummischlauch mehrere praktische Vorteile für industrielle Fördersysteme bieten.

• Großraumförderung:Ein großer Innendurchmesser unterstützt die Bewegung großer Flüssigkeitsmengen oder geeigneter Feststoff-Flüssigkeits-Gemische.
• Anwendungsspezifische Abriebfestigkeit:Eine entsprechend ausgewählte innere Gummimischung hilft, den durch abrasive Partikel verursachten Verschleiß zu bewältigen.
• Verstärkte Konstruktion:Eine geeignete Verstärkungskonstruktion unterstützt die erforderlichen Druck- und mechanischen Betriebsbedingungen.
• Flexibler Rohrleitungsanschluss:Die Gummikonstruktion kann bestimmte Installationsbewegungen und Vibrationen aufnehmen, wenn der Schlauch richtig konstruiert und installiert ist.
• Konfigurierbare Flanschschnittstellen:Anschlussabmessungen und Flanschanordnungen können passend zu kompatiblen Geräten spezifiziert werden.
• Projektbasierte Anpassung:Durchmesser, Länge, Druckanforderungen, Materialien und Verbindungsdetails können entsprechend den individuellen Projektanforderungen überprüft werden.

Diese Vorteile hängen von der richtigen Technik, Fertigungsqualität und Installation ab. Bei einem Schlauch, der die falsche Größe hat oder außerhalb seiner Nennbedingungen betrieben wird, kann es zu einem vorzeitigen Ausfall kommen, selbst wenn seine allgemeine Konstruktion für den Hochleistungsbetrieb ausgelegt ist.

In welchen Branchen werden Hochleistungs-Gummischläuche mit Flansch verwendet?

Die Kombination aus großer Bohrung, verstärkter Konstruktion und konfigurierbaren Anschlüssen macht diese Schlauchkategorie in mehreren Industriebereichen nützlich.

Bergbau und Mineralverarbeitung

Bergbaubetriebe können Schläuche mit großem Durchmesser verwenden, um Mineralschlamm, Erzschlamm und andere abrasive Mischungen zu transportieren. Bei der Auswahl der Auskleidung muss auf Partikeleigenschaften, Konzentration, Durchflussrate und Verschleißgrad geachtet werden.

Handhabung von Sand, Kies und Rückständen

Beim Sand- und Kiesbetrieb werden häufig Mischungen bewegt, die harte Partikel enthalten, die erheblichen inneren Abrieb verursachen können. Ein richtig ausgewählter Schlauch kann eine flexible Verbindung zwischen kompatiblen Fördergeräten und Rohrleitungsabschnitten herstellen.

Häfen und Baggerprojekte

Hafenbau- und Baggerarbeiten können den Transfer von Wasser, Sedimenten und geeigneten Schlammmischungen in großen Mengen erfordern. Abhängig von der Installation muss der Schlauch auf Saugbedingungen, Bewegung, Druckschwankungen und Umwelteinflüsse untersucht werden.

Stahl- und Schwerindustrie

Stahlwerke und andere Schwerindustrieanlagen können Gummischläuche in ausgewählten Brauchwasser-, Schlamm- und Materialtransportsystemen verwenden. Medienverträglichkeit, Temperaturgrenzen und Betriebsdruck müssen bei jedem Einsatz überprüft werden.

Große Pumpen und technische Ausrüstung

Große Pumpeneinheiten und technische Systeme können von flexiblen Schlauchverbindungen profitieren, wenn Gerätebewegungen oder Vibrationen berücksichtigt werden müssen. Der Schlauch sollte innerhalb seines zulässigen Biegeradius installiert werden und darf nicht zum Ausgleich falsch ausgerichteter oder nicht unterstützter Rohrleitungen verwendet werden.

Wie wählen Sie die richtigen Schlauchspezifikationen aus?

Allein die Auswahl eines Schlauchs nach Durchmesser oder Kaufpreis kann zu Kompatibilitätsproblemen und unnötigen Ersatzkosten führen. Eine systematische Bewertung hilft Einkäufern, vor Produktionsbeginn eine geeignete Konfiguration zu identifizieren.

Schritt 1: Identifizieren Sie das geförderte Medium

Beschreiben Sie das Material im Detail. Geben Sie bei Schlamm die Feststoffzusammensetzung, die Partikelgröße, die Konzentration und etwaige ungewöhnliche Fließeigenschaften an. Identifizieren Sie bei Flüssigkeiten die chemische Zusammensetzung und Temperatur. Anhand dieser Angaben lässt sich feststellen, ob der vorgeschlagene Innengummi geeignet ist.

Schritt 2: Bestätigen Sie den Betriebsdruck und das Vakuum

Geben Sie den normalen und maximalen Arbeitsdruck, Druckschwankungen und ob das System unter Sog arbeitet, an. Sorgen Sie für den Vakuumbetrieb für den erforderlichen Unterdruck und die erforderlichen Betriebsbedingungen. Arbeitsdruck und Vakuumwiderstand sind separate Konstruktionsüberlegungen und sollten unabhängig überprüft werden.

Schritt 3: Bestimmen Sie Durchmesser und Länge

Bestätigen Sie den erforderlichen Innendurchmesser, die Gesamtlänge, die Anschlussanordnung und den Installationsraum. Bei der Konstruktion sollten Strömungsanforderungen, Geräteschnittstellen und zulässige Biegebedingungen berücksichtigt werden.

Schritt 4: Passen Sie den Flanschstandard an

Stellen Sie die erforderliche Flanschnorm oder eine vollständige technische Zeichnung bereit. Überprüfen Sie den Außendurchmesser des Flansches, die Dicke, die Anzahl der Schraubenlöcher, den Durchmesser der Schraubenlöcher, die Abmessungen des Schraubenkreises und die Dichtfläche. Der Nenndurchmesser allein reicht nicht aus, um die Kompatibilität zu gewährleisten.

Schritt 5: Prüfanforderungen definieren

Vereinbaren Sie vor der Bestellung den Prüfumfang und die geltenden Abnahmekriterien. Je nach Projekt kann dies Maßprüfungen, Flanschprüfungen, Aussehen, Härte, Gummileistung, Druckprüfungen oder Vakuumprüfungen umfassen.

Prüfmethoden, Probenanforderungen und Akzeptanzgrenzen sollten schriftlich bestätigt werden. Gehen Sie nicht davon aus, dass jede Inspektion standardmäßig in jeder Bestellung enthalten ist.

Wie vergleichen sich wichtige Auswahlfaktoren?

Die folgende Tabelle fasst die wichtigsten technischen Überlegungen für verschiedene Förderumgebungen zusammen. Dabei handelt es sich eher um Auswahlrichtlinien als um garantierte Produktbewertungen.

Um eine maßgeschneiderte Empfehlung zu erhalten, stellen Sie dem Hersteller diese Details zusammen mit Zeichnungen, Installationsfotos oder vorhandenen Schlauchspezifikationen (sofern verfügbar) zur Verfügung.

Wie können Installation und Wartung die Lebensdauer verbessern?

Selbst ein gut konstruierter Schlauch erfordert eine korrekte Installation und routinemäßige Inspektion. Die Wartung ist besonders wichtig bei Anwendungen mit abrasiven Medien, Druckwechseln und Vibrationen schwerer Geräte.

Best Practices für die Installation

• Stellen Sie sicher, dass die Flanschabmessungen und Dichtflächen mit den angeschlossenen Geräten übereinstimmen.
• Richten Sie die angrenzenden Rohrleitungen aus, bevor Sie die Flanschschrauben festziehen.
• Verwenden Sie kompatible Dichtungen und befolgen Sie das angegebene Verfahren zum Anziehen der Schrauben.
• Vermeiden Sie es, den Schlauch während der Installation zu verdrehen oder ihn in eine Biegung zu zwingen, die enger ist als der vom Hersteller zulässige Mindestradius.
• Sorgen Sie für geeignete Unterstützung für schwere Schlauchleitungen und angeschlossene Rohrleitungen.
• Halten Sie den Schlauch von scharfen Kanten, übermäßigen äußeren Belastungen und schädlichen Wärmequellen fern.
• Stellen Sie vor der Inbetriebnahme sicher, dass die gesamte Baugruppe für den tatsächlichen Druck, die Temperatur und das Fördermedium geeignet ist.

Checkliste für Routineinspektionen

• Überprüfen Sie die Innenauskleidung, sofern der Zugang oder die Inspektionsmethoden dies zulassen.
• Überprüfen Sie die äußere Abdeckung auf Risse, Schnitte, freiliegende Verstärkungen und ungewöhnlichen Verschleiß.
• Achten Sie auf Ausbeulungen, Verformungen, Knicke oder Anzeichen struktureller Schäden.
• Überprüfen Sie die Flanschverbindungen auf Undichtigkeiten, gelöste Befestigungselemente und beschädigte Dichtflächen.
• Erfassen Sie Betriebsdruck, Temperatur und eventuelle Veränderungen im Fördergut.
• Ersetzen Sie beschädigte Baugruppen gemäß den geltenden Sicherheitsverfahren und Herstelleranweisungen.

Die Häufigkeit der Inspektionen sollte den Schweregrad des Betriebs, die Wartungshistorie und die Folgen eines Ausfalls widerspiegeln. Wenn sich das Medium, der Druck, die Vakuumbedingungen oder die Installationsanordnung ändern, bewerten Sie die Schlauchspezifikation neu, anstatt davon auszugehen, dass die vorhandene Baugruppe weiterhin geeignet ist.

Häufig gestellte Fragen

1. Wofür wird ein Hochleistungs-Flanschgummischlauch mit großem Durchmesser verwendet?

Es ist für anspruchsvolle Förderanwendungen konzipiert, bei denen große Durchflussmengen, abrasive Medien oder schwere Geräteanschlüsse erforderlich sein können. Zu den typischen Anwendungen gehören Bergbauschlamm, Sand- und Kiestransport, Abraumtransport, ausgewählte Hafenbetriebe und industrielle Fördersysteme.

2. Kann dieser Schlauch zum Transport von Abraumhalden verwendet werden?

Ja, für den Rückstandstransport kann eine geeignete Konfiguration in Betracht gezogen werden. Der Hersteller sollte Partikelgröße, Feststoffkonzentration, Durchflussrate, Druck, Temperatur und erwarteten Verschleiß bewerten, bevor er die geeignete Schlauchstruktur und Auskleidung bestätigt.

3. Bedeutet eine robuste Bauweise immer eine höhere Druckstufe?

Nein. „Heavy Duty“ bezieht sich im Allgemeinen auf eine Konfiguration, die für anspruchsvolle Betriebsbedingungen ausgelegt ist, sie führt jedoch nicht automatisch zu einem höheren Betriebsdruck. Der Nenndruck hängt vom gesamten Schlauchaufbau und seinen spezifizierten Betriebsbedingungen ab.

4. Können die Flanschabmessungen individuell angepasst werden?

Flanschkonfigurationen können vorbehaltlich einer technischen Bestätigung anhand anerkannter Standards oder Kundenzeichnungen überprüft werden. Käufer sollten vollständige Verbindungsabmessungen angeben, einschließlich Schraubenmuster, Flanschdicke und Anforderungen an die Dichtfläche.

5. Kann der Schlauch in Sauganwendungen verwendet werden?

Eventuell, sofern die gewählte Konstruktion speziell für den erforderlichen Unterdruck geeignet ist. Der erforderliche Vakuumwert und etwaige unterstützende Verstärkungen sollten vor der Verwendung bestätigt werden. Bei einem Schlauch mit Förderleistung sollte nicht automatisch davon ausgegangen werden, dass er für den Saugbetrieb geeignet ist.

6. Welche Informationen sollten Käufer bei der Angebotsanfrage angeben?

Geben Sie den erforderlichen Innendurchmesser, die Schlauchlänge, das Fördermedium, den Arbeitsdruck, ggf. Vakuumanforderungen, den Temperaturbereich, die Flanschnorm, die Installationsbedingungen, die Bestellmenge und die Prüfanforderungen an. Zeichnungen und Fotos können dabei helfen, ungewöhnliche Anschluss- oder Installationsanforderungen zu klären.

Wie findet man eine passende Schlauchlösung?

Das Richtige auswählenHochbelastbarer Flansch-Gummischlauch mit großem DurchmesserDazu gehört das Abwägen von Durchflusskapazität, Abriebfestigkeit, Verstärkung, Druck- und Vakuumanforderungen, Flanschkompatibilität und Wartungsaspekten. Ein sorgfältig spezifizierter Schlauch kann dazu beitragen, vermeidbaren Verschleiß zu reduzieren, Geräteanschlüsse zu vereinfachen und zuverlässigere industrielle Fördervorgänge zu unterstützen.

JIDONGDA bietet anwendungsorientierte Schlauchkonfiguration und Anpassung basierend auf den Projektanforderungen. Unabhängig davon, ob Ihr System Mineralschlamm, Sand, Kies, Rückstände oder andere kompatible Medien verarbeitet, teilen Sie dem Technikteam Ihre technischen Spezifikationen und Betriebsbedingungen mit.Kontaktieren Sie unsBesprechen Sie noch heute Ihre Anwendung, fordern Sie ein maßgeschneidertes Angebot an und ermitteln Sie eine geeignete Schlauchkonfiguration für Ihre Ausrüstung und Projektanforderungen.
