Wie kann ein gewellter Metallkompensator die Zuverlässigkeit von Hochtemperatur-Rohrleitungssystemen verbessern?

Artikelzusammenfassung: A Dehnungsfuge aus WellblechBietet kontrollierte Flexibilität für Industrierohre, die thermischer Ausdehnung, Vibration, Druckschwankungen und mechanischer Bewegung ausgesetzt sind. Durch die Verwendung einer gewellten Balgstruktur aus Edelstahl kann es axiale, seitliche und Winkelverschiebungen ausgleichen und gleichzeitig dazu beitragen, Schweißermüdung, Flanschleckagen und spannungsbedingte Verformungen zu reduzieren. In diesem Leitfaden werden das Funktionsprinzip, wichtige Spezifikationen, Materialoptionen, Anwendungen, Auswahlfaktoren und Vorteile für anspruchsvolle Rohrleitungssysteme erläutert.

Inhaltsverzeichnis

1. Was ist eine Dehnungsfuge aus Wellblech?
2. Wie funktioniert es in industriellen Rohrleitungen?
3. Was sind die wichtigsten technischen Spezifikationen?
4. Was sind die Hauptvorteile?
5. Wo wird es häufig verwendet?
6. Wie sollten Sie das richtige Produkt auswählen?
7. Häufig gestellte Fragen
8. Letzte Gedanken

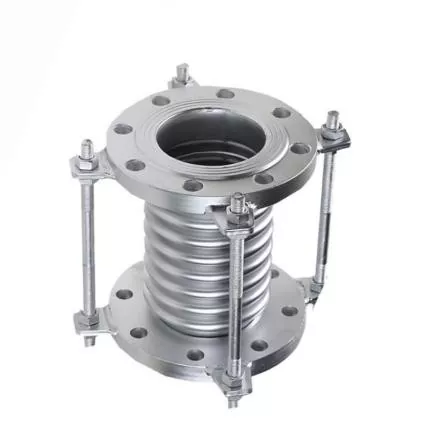

Was ist eine Dehnungsfuge aus Wellblech?

JIDONGDAliefert aDehnungsfuge aus WellblechEntwickelt, um industriellen Rohrleitungen kontrollierte Flexibilität zu verleihen, ohne die strukturelle Stabilität zu beeinträchtigen. Durch die gewellte Balgkonstruktion kann eine Rohrleitung Bewegungen aufnehmen, die durch Temperaturänderungen, Gerätevibrationen, Druckschwankungen und mechanische Beanspruchung verursacht werden.

Im Gegensatz zu einem starren Rohrabschnitt schafft ein Kompensator einen bewusst flexiblen Bereich innerhalb des Rohrleitungssystems. Wenn sich eine Rohrleitung erwärmt oder abkühlt, kann sich ihre Länge und Position ändern. Wenn diese Bewegungen eingeschränkt werden, kann es zu einer übermäßigen Belastung an Schweißnähten, Flanschen, Ventilen, Pumpen und angeschlossenen Geräten kommen. Ein ordnungsgemäß konstruierter Metallkompensator trägt dazu bei, diese Bewegungen zu absorbieren, bevor sie zu schädlichen Belastungen werden.

Käufer, die industrielle Metallkompensatoren bewerten, sollten das Balgmaterial, die Bewegungsanforderungen, die Druckstufe, den Temperaturbereich, die Verbindungsmethode und die Installationsumgebung gemeinsam berücksichtigen.

Wie funktioniert es in industriellen Rohrleitungen?

Das Funktionsprinzip basiert auf der kontrollierten elastischen Verformung des gewellten Metallbalgs. Durch die mehrfachen Windungen kann sich der Balg biegen, wenn sich die angeschlossenen Rohrleitungen bewegen, während die Metallstruktur die Druckgrenze aufrechterhält.

Kompensation der Wärmeausdehnung

Hochtemperaturrohrleitungen dehnen sich bei steigenden Prozesstemperaturen aus und ziehen sich bei sinkenden Prozesstemperaturen zusammen. In Dampf-, Kessel-, Chemie-, Öl- und Thermoflüssigkeitssystemen können wiederholte Temperaturzyklen erhebliche Bewegungen erzeugen. Der Wellbalg nimmt diese Verschiebung auf und reduziert die Belastung, die auf starre Rohrabschnitte übertragen wird.

Mechanische und Vibrationskompensation

Industrieanlagen wie Pumpen, Kompressoren, Lüfter, Turbinen und rotierende Maschinen können Vibrationen in angeschlossene Rohrleitungen einleiten. Ein entsprechend konstruierter Kompensator kann kontrollierte Bewegungen aufnehmen und dabei helfen, die direkte Übertragung von Vibrationen über starre Rohrverbindungen zu verhindern.

Multidirektionale Bewegung

Je nach Systemauslegung können Metallkompensatoren drei wesentliche Bewegungskategorien ausgleichen:

• Axiale Bewegung:Kompression oder Dehnung entlang der Rohrachse.
• Seitliche Bewegung:seitliches Verschieben verbundener Rohrabschnitte.
• Winkelbewegung:Drehbewegung zwischen angeschlossenen Rohrleitungsabschnitten.

Was sind die wichtigsten technischen Spezifikationen?

Bei der Auswahl eines Kompensators sollten Sie sich zunächst an den tatsächlichen Betriebsbedingungen orientieren und nicht einfach nur eine Rohrnenngröße auswählen. Die Produktinformationen von JIDONGDA umfassen Edelstahlbälge mit unterschiedlichen Materialien und Anschlusskonfigurationen für industrielle Anwendungen.

Die tatsächlichen Druck-, Temperatur-, Bewegungs-, Zyklusfrequenz- und Ermüdungsanforderungen sollten für jedes Projekt bestätigt werden. Kundenspezifische Designs können in Betracht gezogen werden, wenn Standardkonfigurationen die Installationsbedingungen nicht erfüllen.

Was sind die Hauptvorteile?

1. Zuverlässige Leistung bei erhöhten Temperaturen

Metallbälge eignen sich besonders für Anwendungen, bei denen die Temperaturen den praktischen Betriebsbereich vieler herkömmlicher flexibler Komponenten überschreiten. Je nach Materialauswahl und Design kann die Edelstahlkonstruktion anspruchsvolle thermische Umgebungen unterstützen.

2. Reduzierte Pipeline-Belastung

Durch thermische Bewegungen können nach und nach übermäßige Belastungen an Festpunkten und Geräteanschlüssen entstehen. Durch die Einführung einer kontrollierten Flexibilität trägt die Dehnungsfuge dazu bei, Bewegungen neu zu verteilen und die Spannungskonzentration in kritischen Bereichen zu reduzieren.

3. Bessere Vibrationsfestigkeit

Wenn Maschinen kontinuierliche oder intermittierende Vibrationen erzeugen, kann eine flexible Metallverbindung dabei helfen, Bewegungen zwischen Ausrüstung und Rohrleitungen zu isolieren. Dies kann bei richtiger Auswahl und Montage der Verbindung zu einer verbesserten Systemstabilität beitragen.

4. Flexible Installationsoptionen

Gewinde-, Flansch- und Schweißkonfigurationen ermöglichen die Integration von Kompensatoren in unterschiedliche Rohrleitungsarchitekturen. Gewindeprodukte mit kleinem Durchmesser können bei kompakten Geräteverbindungen nützlich sein, während Flansch- und Schweißkonstruktionen für größere industrielle Rohrleitungssysteme geeignet sind.

5. Langfristige zyklische Leistung

Industrierohre können im Laufe ihrer Lebensdauer Tausende von Heiz- und Kühlzyklen durchlaufen. Die richtige Balggeometrie, Materialauswahl, Formqualität und Bewegungskontrolle sind daher wichtig für die Erzielung einer zuverlässigen Ermüdungsleistung.

Wo wird es häufig verwendet?

Ein gewellter Metallkompensator ist überall dort wertvoll, wo starre Rohrleitungen thermische Verschiebungen oder mechanische Bewegungen aufnehmen müssen. Typische Anwendungsbereiche sind:

• Petrochemische Verarbeitungsleitungen
• Kraftwerke zur Stromerzeugung
• Dampf- und Kesselsysteme
• Hochtemperatur-HLK-Systeme
• Industrieofenausrüstung
• Öl- und Gasverarbeitungsanlagen
• Rohrleitungen für die chemische Verarbeitung
• Schiffstechnische Systeme
• Anschlüsse für mechanische Geräte
• Hochtemperatur-Flüssigkeitstransportsysteme

Beispielsweise kann eine Dampfleitung, die einen Kessel mit nachgeschalteten Geräten verbindet, beim Anfahren eine erhebliche Wärmeausdehnung erfahren. Ohne ausreichenden Bewegungsausgleich kann diese Ausdehnung zu zusätzlichen Belastungen auf Rohrhalterungen und Gerätestutzen führen. Ein korrekt konstruierter Balgkompensator bietet einen bestimmten Bereich, in dem diese Bewegung auftreten kann.

Wie sollten Sie das richtige Produkt auswählen?

Die Produktauswahl sollte auf technischen Daten basieren und nicht nur auf Aussehen oder Nenndurchmesser. Bevor Käufer ein Angebot anfordern, sollten sie die folgenden Informationen vorbereiten:

1. Nennrohrdurchmesser:Identifizieren Sie die erforderliche DN-Größe und die Anschlussmaße.
2. Betriebstemperatur:Geben Sie normale, minimale und maximale Temperaturen an.
3. Betriebsdruck:Berücksichtigen Sie den normalen und maximalen Arbeitsdruck.
4. Bewegungsanforderungen:Definieren Sie die erwartete axiale, seitliche oder Winkelbewegung.
5. Medien:Stellen Sie fest, ob das System Dampf, Wasser, Öl, Gas, Chemikalien oder eine andere Flüssigkeit transportiert.
6. Materialbedarf:Wählen Sie je nach Umgebung SS304, SS316, SS321 oder eine andere geeignete Legierung.
7. Verbindungsmethode:Bestimmen Sie, ob Gewinde-, Flansch- oder Schweißenden erforderlich sind.
8. Einbaubedingungen:Berücksichtigen Sie den verfügbaren Platz, Rohrhalterungen, Führungen, Anker und Geräteanschlüsse.

Es ist auch wichtig, eine Dehnungsfuge von einem allgemeinen flexiblen Verbinder zu unterscheiden. Da Kompensatoren auf spezifische Bewegungs- und Ermüdungsanforderungen ausgelegt sind, sollten die Balggeometrie und die Systembeschränkungen als Teil der gesamten Rohrleitungskonstruktion bewertet werden.

Häufig gestellte Fragen

F1: Was ist der Hauptzweck einer Wellblech-Dehnungsfuge?

Sein Hauptzweck besteht darin, die Wärmeausdehnung und kontrollierte mechanische Bewegung in Rohrleitungssystemen auszugleichen und gleichzeitig die auf starre Komponenten übertragenen Spannungen zu reduzieren.

F2: Können Metallkompensatoren für Dampfleitungen verwendet werden?

Ja. Balgkompensatoren aus Edelstahl werden üblicherweise in Dampf- und Kesselrohrleitungen eingesetzt, sofern das ausgewählte Material, die Druckstufe, die Temperaturstufe und die Bewegungskapazität den Betriebsbedingungen entsprechen.

F3: Welche Materialien werden üblicherweise verwendet?

Zu den gängigen Optionen gehören Edelstahl SS304, SS316 und SS321. Auch kundenspezifische Legierungen können in Betracht gezogen werden, wenn eine höhere Korrosionsbeständigkeit oder spezielle Betriebsbedingungen dies erfordern.

F4: Sind Gewindekompensatoren für kleine Rohrleitungen geeignet?

Ja. Gewindekonfigurationen eignen sich besonders für Rohrleitungen mit kleinerem Durchmesser, Geräteanschlüsse und Installationen mit begrenztem Platzangebot.

F5: Was ist der Unterschied zwischen axialer, seitlicher und Winkelbewegung?

Eine axiale Bewegung erfolgt entlang der Rohrachse, eine seitliche Bewegung erfolgt seitwärts und eine Winkelbewegung beinhaltet eine Drehung zwischen verbundenen Rohrabschnitten. Vor der Auswahl einer Kompensatorfuge sollte die erforderliche Bewegungsart ermittelt werden.

F6: Kann das Produkt individuell angepasst werden?

Ja. Abhängig von den Projektanforderungen kann die Anpassung Materialqualität, Größe, Druckstufe, Verbindungskonfiguration und andere technische Parameter umfassen.

Letzte Gedanken

Eine richtig konstruierteDehnungsfuge aus Wellblechkönnen eine wichtige Rolle beim Schutz industrieller Rohrleitungen vor Wärmeausdehnung, Vibration, mechanischer Verschiebung und akkumulierter Spannung spielen. Mit Faltenbälgen aus Edelstahl, mehreren Anschlussoptionen und konfigurierbaren technischen Parametern kann es an anspruchsvolle Anwendungen in den Bereichen Energieerzeugung, Petrochemie, chemische Verarbeitung, HVAC, Schifffahrt und Hochtemperatur-Flüssigkeitssysteme angepasst werden. JIDONGDA unterstützt maßgeschneiderte Lösungen für Metallkompensatoren basierend auf projektspezifischen Größen-, Material-, Druck-, Temperatur-, Bewegungs- und Verbindungsanforderungen. Wenn Sie eine Dehnungsfuge für eine Neuinstallation oder den Austausch einer vorhandenen Komponente auswählen,Kontaktieren Sie unsum Ihre Betriebsbedingungen zu besprechen und eine passende Industrielösung anzufordern.
